SMT Quru Şkaflar Rütubətə Nəzarət Saxlanması

Təsvir

Climatest Symor® SMT quru şkafları rütubətə nəzarət anbarı, SMT elementlərinin, PCB lövhələrinin, IC paketlərinin, SMD lentlərinin, çarxların və lentlərin, kristalların və optik linzaların aşağı rütubətli saxlanması üçün uyğundur, uzunmüddətli <10% RH nəmləndirici mühit təmin edir, bu SMT quru. şkaflar rütubətə nəzarət anbarı IPC/JEDEC J-STD-033 standartına uyğundur.

Spesifikasiya

F ilə rejim#: ESD funksiyası, Tünd Mavi rəng.
Rejim# F olmadan: ESD funksiyası yoxdur, ağ rəngdən kənardır

Xüsusiyyət

·İsveçrədən gətirilən orijinal rütubət və temperatur sensorunu qəbul edir.

-Bu istifadədə yüksək dəqiqliyi təmin edir, SMT quru şkaflarının rütubətə nəzarət anbarı yaddaş funksiyasına malikdir, elektrik kəsildikdən sonra yenidən qurmağa ehtiyac yoxdur.

· ABŞ DuPont ESD boyası ilə 1,2 mm qalınlığında sinklənmiş poladdan hazırlanmışdır.

- Gücləndirilmiş konstruksiya dizaynı, əla yükdaşıyıcı, 18 rəngləmə prosesi ilə səth müalicəsi, statik müqavimət dəyəri 10-a cavab verir⁶ -10⁸Ω, həmçinin güclü korroziyaya davamlıdır.

· Daha yaxşı müşahidə üçün 3,2 mm yüksək intensivlikli temperli şüşə pəncərə.

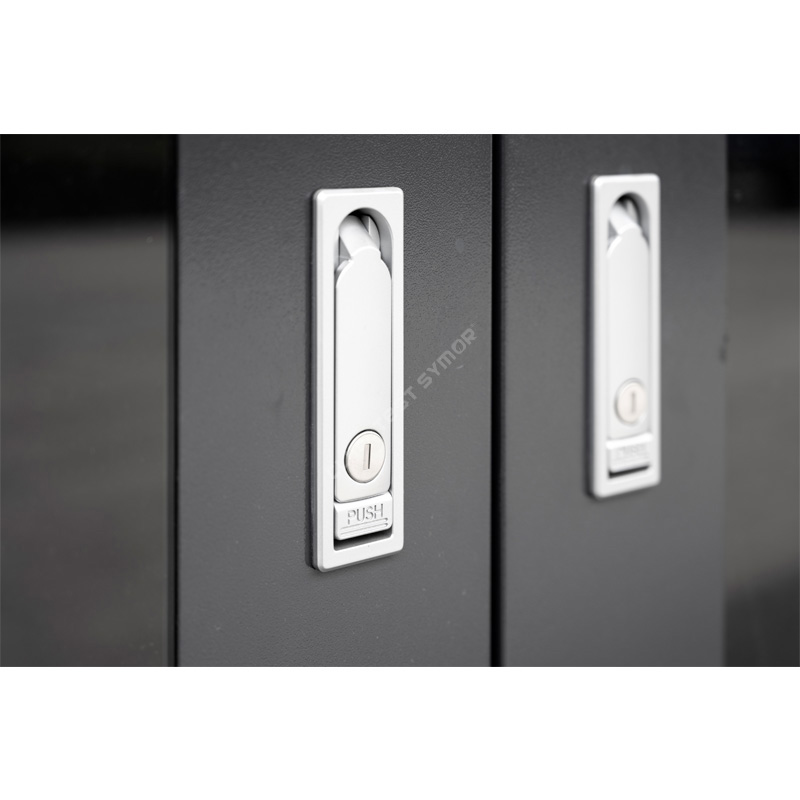

- Mükəmməl hava keçirmə qabiliyyətinə və oğurluğa qarşı funksiyaya malik düz presli sink ərintisi kilidi, bu SMT quru şkaflarının rütubətə nəzarət saxlama möhürləmə performansı əladır.

·Yaddaş funksiyası ilə elektrik kəsildikdən sonra yenidən qurmağa ehtiyac yoxdur.

-SMT quru şkaflarının rütubətə nəzarət anbarı elektrik söndürüldükdən sonra avtomatik olaraq sonuncu parametr dəyərini yadda saxlaya bilər, yenidən quraşdırmaya ehtiyac yoxdur.

·+15 il proqnozlaşdırılan istifadə müddəti ilə güclü quru qurğu.

- SMT quru şkafları rütubətə nəzarət anbarı 4A molekulyar ələk quru qurğusunu qəbul edir, ən qabaqcıl texnikadır, avtomatik olaraq bərpa edilə bilər, dəyişdirməyə ehtiyac yoxdur.

·Aşağıda quraşdırılmış universal təkərlər, ESD təhlükəsizdir.

- Gücləndirilmiş İB təkərlər SMT quru şkaflarının rütubətə nəzarət anbarının dibində quraşdırılıb, ön ikisi asan hərəkət və dayanma üçün əyləcli.

Climatest Symor nədir® SMT quru şkafları rütubətə nəzarət anbarı, avtomatik quru qutu?

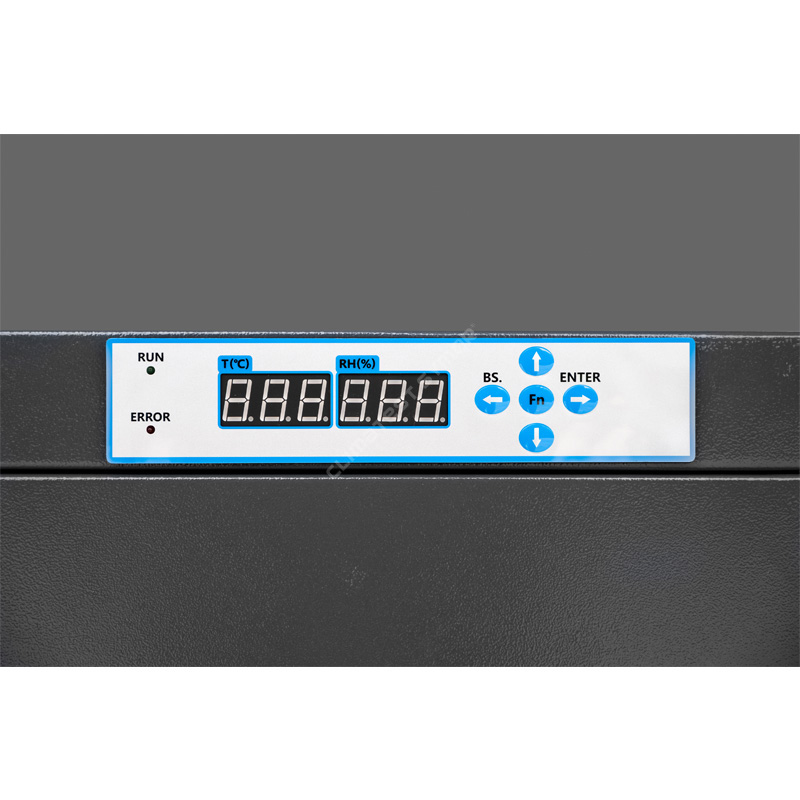

Climatest Symor® SMT quru şkafların rütubətə nəzarət anbarı, sabit nisbi rütubət (RH) dəyərini avtomatik saxlayan elektron rütubətə nəzarəti olan bir korpusdur, SMT quru şkaflarının rütubətə nəzarət anbarı müxtəlif ölçülərdə və formalarda olur, <10% RH aşağı rütubət mühitini saxlaya bilir. etibarlı, dəqiq RH nəzarəti ilə, sadəcə enerji təchizatınıza qoşulun və LED nəzarətçisində RH dəyərini təyin edin, o, avtomatik işləyəcək.

SMT quru şkaflarının rütubətə nəzarət anbarı SMT istehsalına necə təsir edir?

IC, BGA, PCB kimi MSL komponentləri nəmə çox həssasdır, bu komponentlər saxlama mühiti üçün ciddi tələblərə malikdir, mülki nəmə davamlı quru qutulardan fərqli olaraq, SMT quru şkafların rütubətə nəzarət anbarı çox aşağı rütubət dəyərinə çata bilər, nəm alma və bərpa sürəti super sürətlidir, bütün şkaflar ESD təhlükəsizdir.
Yenidən axıdılma prosesi zamanı iz nəmliyi IC paketlərinə nüfuz edir, isinmə səbəbindən rütubət təzyiqi yüksəlir, udulmuş nəm içəridə sürətlə genişlənir, bu, naqillərin nasazlığı, popkorn və mikro-krekinq kimi görünməz zədələrə səbəb olur, hətta səthə çatlar, bunlar qüsurları ilk mərhələdə görmək asan deyil, lakin bu görünməz, potensial problemlər bazara girir, daha sonra fakültə məhsulları geri dönür və şikayətlər gəlir.

SMT quru şkaflarının rütubətə nəzarət anbarı montaj prosesi zamanı düzgün saxlanmaması nəticəsində yaranan nasazlıq risklərini effektiv şəkildə aradan qaldıran <10% RH saxlaya bilər. IPC/JEDEC J-STD-033 standartı - Rütubətin İstifadəsi, Qablaşdırılması, Göndərilməsi və İstifadəsi üçün Standartı müəyyən edir. /Reflow Həssas Səthə Montaj Cihazları.â, nəmə həssas komponentlər üçün aşağı rütubətli saxlama tələb edir.

SMD saxlamaq üçün nə üçün SMT quru şkaflarının rütubətə nəzarət anbarına ehtiyacınız var?

MSD cihazları ümumiyyətlə inteqral sxemlərdir, müxtəlif komponentlərdən ibarətdir, bu komponentlər pasta vasitəsilə yığılır, bu, istər-istəməz komponentlər arasında boşluqlara səbəb olur, boşluqlar MSD rütubətinin əsas amilidir, nəm nüfuz edəcək və nüfuza çatdıqda tədricən SMD-yə daxil olur. müəyyən dərəcədə SMD nəmlənir və uğursuz olur.
MSD aşağı rütubətli saxlama, SMD emalatxanasının ömrünü idarə etməyi hədəfləyir, SMT quru şkaflarının rütubətə nəzarət anbarı effektiv saxlama həllini təmin edir, SMT quru şkaflarının rütubətə nəzarət saxlama performansı SMD saxlama effektini müəyyənləşdirir, peşəkar SMT quru şkaflarının rütubətə nəzarət anbarı aşağı səviyyəyə çatmalıdır. rütubət, antistatik və sürətli nəm çıxarma funksiyaları.
SMD səviyyəsi tələb olunan rütubət səviyyəsini müəyyən edir. Hazırkı SMD səviyyəsində, ümumi istifadə edilən saxlama rütubəti 20%, 10% və 5% RH-dir.
Climatest Symor® SMT quru şkafları rütubətə nəzarət anbarı İsveçrə idxal tempini qəbul edir. & RH sensoru, xəta +/-2% RH, yüksək dəqiqlik və yüksək sabitliyə malikdir, rütubət tənzimlənir, hava keçirmə qabiliyyəti əladır.

SMT quru şkaflarının rütubətə nəzarət anbarının tətbiqi

SMT quru şkaflarının rütubətə nəzarət anbarı elektron/yarımkeçiricilər istehsalı sənayesində vacibdir, bu, aşağıdakılar üçün OPTİMAL saxlama həllidir:
â» PCB montajı, IC çipləri, LED, SMD, SMT, lent və çarxlar, çap naqil lövhələri (PWB), polimid film, qidalandırıcılar.
â» Kondansatörler, keramika hissələri, birləşdiricilər, açarlar, qaynaq çubuğu.
â» Qismən yığılmış MSL komponentləri.
â» Epoksi, qatranlar, yapışdırıcılar kimi nəm uducu materiallar.

Üstəlik, təmiz otaqlarda çox ciddi gigiyena tələbləri var, standart modellər uyğun gəlmir, Climatest Symor® həmçinin paslanmayan poladdan (SS) quru şkaflar və paslanmayan poladdan (SS) azot şkafları təmin edir, hər ikisi müştərilərin xüsusi tələblərinə uyğun olaraq hazırlanır.

<10%RH seriyalı nəm alma sürəti:

Qapını 30 saniyə açın və sonra bağlanın, rütubət 30 dəqiqə ərzində <10% RH səviyyəsinə qayıdacaq, aşağıdakı əyriyə baxın: (Ətraf mühit 25 dərəcə C, rütubət 60% RH)

ELEKTRON KOMPONENTLƏRİ SAXLAMAĞIN ÜMUMİ ÜSULLARI HANSIDIR?

1.Rütubətdən qoruyan çantalar
âMetod: Rütubətə həssas komponentlər möhürlənmiş rütubət bariyer torbalarına yığılır, içərisində quruducu və rütubət göstərici avtomobili (HIC) ilə istifadəçilər avtomobilin üzərindəki nöqtələrin rəng dəyişikliyini yoxlayaraq möhürlənmiş paketlərdəki mühit rütubətini müəyyən edirlər.
âDezavantaj: Rütubət baryeri çantaları + rütubət göstərici avtomobilləri + quruducular + əl işi = istehlak materialları, sızma riski, yüksək qiymət.

2.Azot şkafları
âMetod: Nəmə həssas komponentlər aşağı rütubətli saxlama şəraitini qarşılamaq üçün azot təmizləmə şkaflarında və ya sıxılmış havada saxlanılır.
âDezavantaj: Azotla doldurulma = davamlı N2 istehlakı, yüksək qiymət.

3.Aşağı rütubətli saxlama şkafları
âMetod: Rütubətə həssas komponentlər aşağı rütubətli saxlama şkafına yerləşdirilir, sadəcə qoşulun, maşın avtomatik işləyəcək və çox aşağı rütubətə çatacaq.
â Üstünlüklər: Sərf materialları, əl işləri, azot istehlakı, ətraf mühit, yalnız bir az elektrik tələb olunur.
Yuxarıdakı müqayisədən, SMT quru şkaflarının rütubətə nəzarət anbarı sizə daha yüksək səmərəlilik və aşağı qiymət gətirir, bu, uzunmüddətli perspektivdə ən sərfəli seçimdir.

SMT quru şkaflarının rütubətə nəzarət saxlama həllərini aşağıdakı sənaye sahələrinə təqdim edirik:

SMT quru şkaflarının rütubətə nəzarət anbarının üstünlükləri

SMT quru şkaflarının rütubətə nəzarət anbarı ilə azot şkafları arasında fərq nədir?

1.İş prinsipi
Aşağı rütubətli saxlama şkafları fiziki rütubəti udmaqdan istifadə edir, əsas hissə quru vahiddir, quru qurğu avtomatik olaraq rütubəti udma və tükəndirici dövriyyə proseslərini tənzimləyir, seçiminiz üçün müxtəlif RH diapazonları var, məsələn, 20-60%RH/10-20% RH/<10%RH/<5%RH/<3%RH, bu sizin xüsusi tələblərinizdən asılıdır.
Azot şkaflarında N2 qaz təmizləyicisi istifadə olunur, içəriyə doldurulmuş N2 qazı daxili havanı çölə itələyir, sonra RH təyin olunan dəyərə endirilir, nəzarət məqsədi ilə azot şkafında N2 axın ölçən, maqnit klapan və N2 modulu var. rütubət 1-60% RH tənzimlənir, lakin davamlı N2 təchizatı lazımdır, dəyəri yüksəkdir.

2. Nəm alma sürəti
Azot şkaflarının nəmləndirmə sürəti SMT quru şkaflarının rütubətə nəzarət anbarından daha sürətlidir, N2 kabinetə daxil olduqda, daxili RH bir neçə dəqiqə ərzində 1% RH-ə çata bilər, lakin elektron quru şkaf RH udma və tükəndirmə proseslərini yaşamalıdır. , spesifik RH diapazonundan asılı olaraq daha yavaş olur, adətən 10-30 dəqiqə ərzində.

3. Tətbiq
Məhsullar yalnız rütubətə həssasdırsa, SMT quru şkaflarının rütubətə nəzarət anbarı ən yaxşı seçimdir, məhsullar həm rütubətə, həm də mis, kristal, gümüş kimi oksigenə həssasdırsa, N2 şkafı daha yaxşıdır.

SMT quru şkaflarının rütubətə nəzarət anbarı haqqında daha ətraflı məlumat üçün, lütfən, www.climatestsymor.com vebsaytımıza daxil olun və ya birbaşa sales@climatestsymor.com ünvanına e-poçt göndərin, biz sizi ən qısa zamanda geri qaytaracağıq, mümkün əməkdaşlığa xoş gəlmisiniz.
