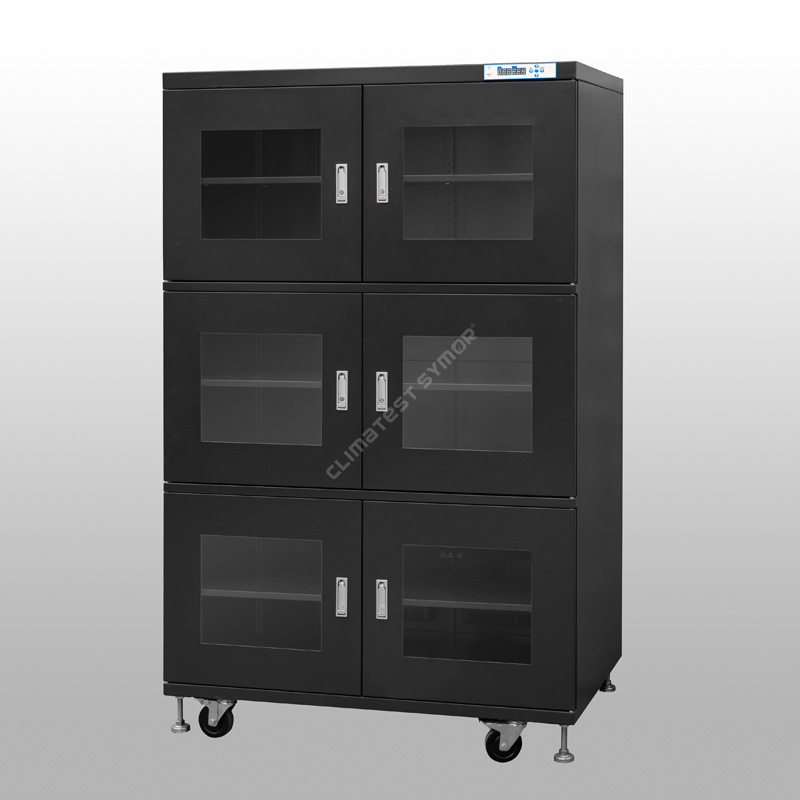

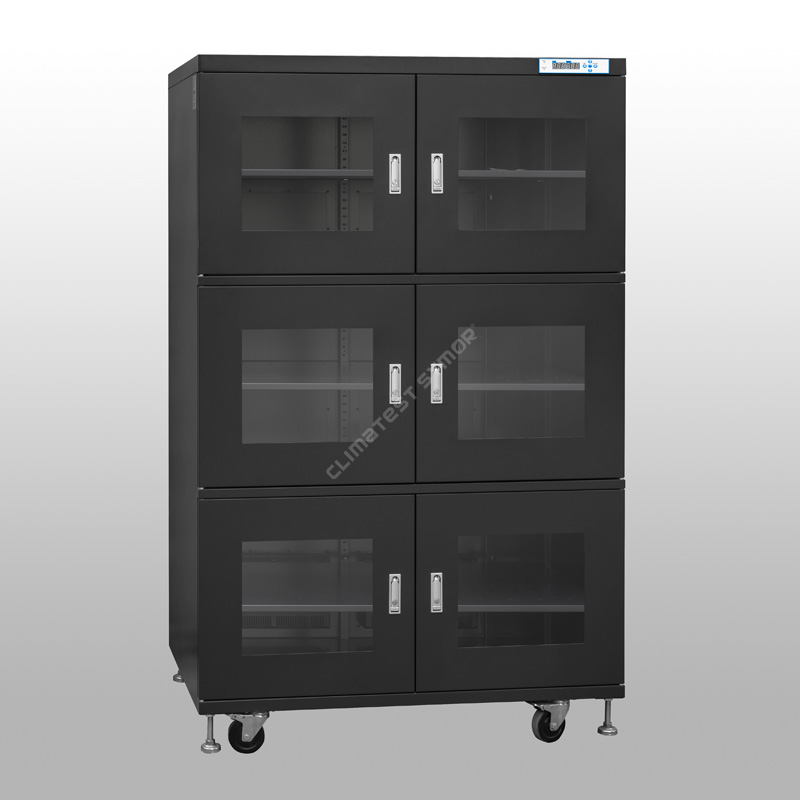

1% RH altında Quru Şkaf

Təsvir

1% RH-dən aşağı olan Quru Şkaf SMT istehsal xətləri üçün ultra aşağı rütubətli saxlama təmin edir. Ən qabaqcıl rütubətsizləşdirmə texnologiyasından istifadə edərək, şkaf nəmə həssas komponentlərdə "popkorn effekti"nin qarşısını alan, onların istifadəyə yararlı döşəmə ömrünü uzadan və bahalı azot və ya tez-tez yüksək temperaturda bişirmə ehtiyacını aradan qaldıran həddindən artıq quru atmosfer yaradır.

1% RH-dən aşağı Quru Şkaflar: Spesifikasiya

1% RH-dən aşağı quru şkaflar: Xüsusiyyət

▸Nisbi Rütubət: <1%RH, MSL 4, 5, 5a və 6 üçün ultra aşağı rütubətli saxlama həllini təklif edir.

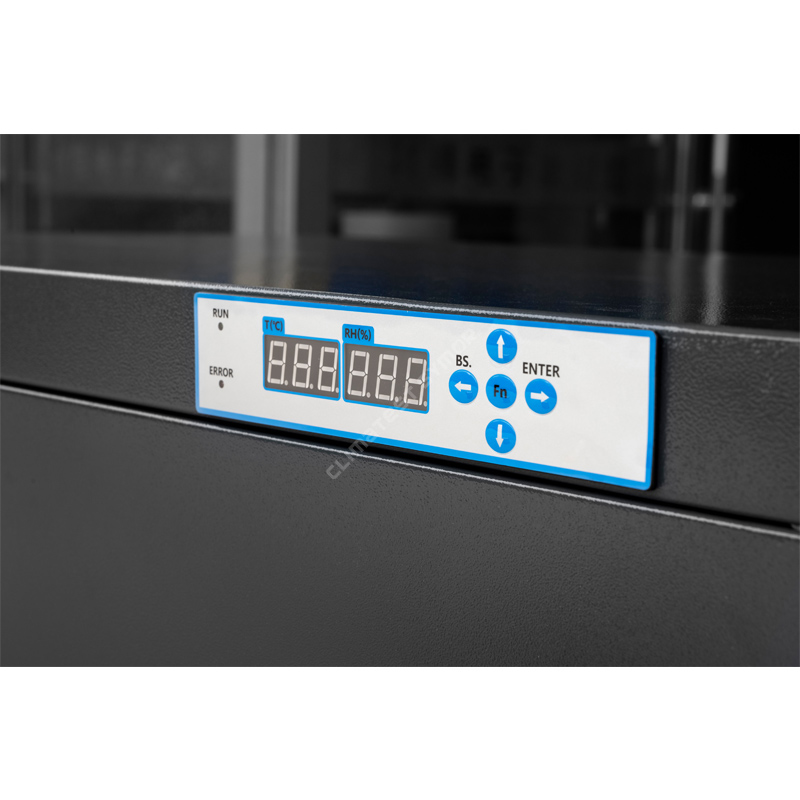

▸Rəqəmsal Ekran: Mikrokompüter tərəfindən idarə olunan LED HD displey, istifadəçi dostu RH parametri, real vaxt rejimində monitorinq.

▸ESD təhlükəsiz: Səthin antistatik müqaviməti 10⁵–10⁹ Ω.

▸Tənzimlənən Rəflər: Hündürlüyü tənzimlənən, müxtəlif ölçülü komponentlərə uyğundur.

▸Yaddaş funksiyası: Elektrik kəsildikdən sonra sıfırlamağa ehtiyac yoxdur.

▸Enerji Effektiv: Yüksək effektiv rütubət nəzarətini qoruyarkən enerjiyə qənaət.

Nəmi necə çıxarmaq olar?

1%-dən aşağı RH Quru Şkafların nəmləndirmə prinsipi "molekulyar ələklər vasitəsilə fiziki adsorbsiya + siklik regenerasiya"dır (ən etibarlı üsul), normal TE soyuducu quru şkaf belə ultra aşağı rütubət səviyyəsinə çata bilməz.

Adsorbsiya prosesi: Şkafda adsorbent material kimi molekulyar ələklərdən istifadə olunur; bu ələklər su udma süngər kimi havadan su molekullarını adsorbsiya edən nanoölçülü mikroməsamələrin geniş şəbəkəsinə malikdir. Fan quru qurğulara nəmli hava çəkir, burada su molekulları fiziki adsorbsiyaya məruz qalır və qurudulmuş hava sonradan kabinetin içərisinə qaytarılır.

RegenerasiyaProses:Molekulyar ələk adsorbsiya doyma səviyyəsinə çatdıqdan sonra, sistem adsorbsiya olunmuş su molekullarını su buxarına çevirmək üçün avtomatik olaraq aşağı temperaturda isitmə prosesini yavaş-yavaş işə salır, sonra isə kabinetdən çıxarılır; molekulyar ələk bununla da nəm udma qabiliyyətini bərpa edir.

1% RH-dən aşağı olan Quru Şkaflar daxili mühitə dəqiq nəzarəti və monitorinqi təmin etmək üçün İsveçrədən gətirilən Nisbi Rütubət (RH) və temperatur sensorları daxil olmaqla qabaqcıl texnologiyanı qəbul edir, rütubət sensorunun dəqiqliyi +/-2% RH-dir. Quru şkaflar sabit, aşağı rütubətli mühiti saxlamaqla həssas əşyaları nəmin zərərli təsirindən effektiv şəkildə qoruyur.

SMT Elektronika İstehsalında Tətbiqlər

1% RH-dən aşağı quru şkaflar IPC/JEDEC J-STD-033 standartlarına uyğun olaraq MSL 4, 5, 5A və 6 kimi təsnif edilən Nəmə Həssas Cihazlar (MSD) üçün vacibdir:

▸İlkin İstifadə Halları: "Popkorn effektinin" qarşısının alınması: Yenidən lehimləmə zamanı (pik temperaturlar ~260°C) plastik IC paketlərinin içərisində tutulan nəm buxara çevrilərək daxili çatlara və təbəqələşməyə səbəb olur. Ultra aşağı rütubətli saxlama lehimləmədən əvvəl bu nəmi aradan qaldırır.

▸Döşəmə ömrünün dayandırılması: MSD-lər möhürlənmiş nəmlik bariyer torbalarından çıxarıldıqda, onların "döşəmə ömrü" saatı tıqqıltıya başlayır. Onları <1% RH şkafında saxlamaq bu taymeri effektiv şəkildə dayandırır, istifadə olunmamış komponentləri daha sonra bişirmədən təhlükəsiz saxlamağa və yenidən istifadə etməyə imkan verir.

▸Oksidləşmənin qarşısının alınması: Ultra quru atmosfer məruz qalmış mis yastıqların, gümüş örtüklərin və lehimlənə bilən səthlərin oksidləşməsinin qarşısını alır – illər boyu lehimləmə qabiliyyətini qoruyur.

Döşəmə Ömrü, MSD-nin (rütubətə Həssas Cihaz) nəm bariyerli vakuum torbasından çıxarıldıqdan sonra standart zavod mühitində (≤30°C / 60% RH) qala biləcəyi, eyni zamanda yerləşdirmə və yenidən lehimləmə üçün təhlükəsiz qalması üçün icazə verilən maksimum vaxta aiddir.

Tətbiq üsulu: MSL Səviyyə 4-6 komponentləri vakuum torbalarından çıxarıldıqdan sonra, quraşdırma və təkrar lehimləmə prosesləri göstərilən döşəmə müddəti ərzində tamamlanmazsa, onlar dərhal 1%-dən aşağı RH quru şkafına yerləşdirilməlidir. <1% RH olan bu ultra aşağı rütubətli mühitdə komponentlərin nəm udma prosesi effektiv şəkildə "dayandırılır" və döşəmənin qalan müddəti istehlak edilmir, quru şkaf istifadə üçün birbaşa xəttə yüklənə bilən heç bir əvvəlcədən bişirmə həyata keçirmir və bununla da istehsal səmərəliliyini əhəmiyyətli dərəcədə artırır.

Real vaxtda rütubət profili(Ətrafdakı rütubət 60% RH, yüksüz):

Qapını hər dəfə 30 saniyə açın, sonra bağlayın:

Qapını açmadan uzunmüddətli saxlama:

Göndərmədən əvvəl real vaxtda rütubətin ölçülməsi

Aşağıdakı 1% RH Quru Şkafı göndərməzdən əvvəl yenidən ölçmək üçün yüksək dəqiqlikli Rotronics hiqrometrindən istifadə edirik və kalibrləmə sertifikatı veririk, biz hər bir kabineti diqqətlə yoxlayırıq və müştərinin əlinə çatdıqdan sonra hər şeyin yaxşı işlədiyinə əmin oluruq, bu da bir məsuliyyətdir, Symor keyfiyyətə nəzarət və müştərilərin quru kabinetlərimizlə bağlı rəyləri ilə maraqlanır, bir çox müştərilərin quru kabinetlərdən istifadə edərək sifariş verməsinin bir səbəbi olduğunu düşünürük.

Quru şkaflar və azot şkafları arasındakı fərq:

▸Qurutma şkafları nəm çıxarmaq üçün quru aqreqatlardan istifadə edir, heç bir xərc tələb olunmur, dəyişdirilmir və nəmliyi özünə çəkir və avtomatik olaraq çölə axıdır.

▸Azot şkafları aşağı rütubətli və aşağı oksigen səviyyəli saxlama tətbiqinə çatmaq üçün azot təmizləməsindən istifadə edir, N2 qazı istehlak olunur.

<1% RH quru şkafları tələb edən komponentlər:

▸IC-lər, BGA-lar, QFP-lər və MSL 5/6 ilə bütün SMD komponentləri

▸Çılpaq PCB-lər (oksidləşmənin və nəmin udulmasının qarşısını alır)

▸3D printer metal tozları (hiqroskopik və reaktiv)

Sənaye Standartlarına uyğunluq

1% RH-dən aşağı quru şkaflar aşağıdakıları qarşılamaq və ya aşmaq üçün nəzərdə tutulmuşdur:

IPC/JEDEC J-STD-033             MSD-lərin işlənməsi, qablaşdırılması və saxlanması

IPC-1601                                    PCB-lərin saxlanması və işlənməsi

IEC 61340-5-1                            ESD nəzarəti (ESD üçün təhlükəsiz modellər üçün)

Bizdən Kim Alır?

Symor aşağı rütubətlə idarə olunan şkafları Micron, ST electronics, Phoenix Semiconductor, REC Solar, Wistron, Foxconn kimi dünyaca məşhur yarımkeçirici və elektron istehsalçılarına və Stanford, İllinoys, ETH Zürich kimi universitetlərə satır........ quru kabinetlərimiz müştərilərə kömək edir:

▸Əsas Ağrı Nöqtələrinə Müraciət Edin: MSD (Rümə Həssas Cihaz) İdarəetmə Problemlərinin Tamamilə Həlli

▸Xərcləri azaldın və montaj səmərəliliyini artırın: investisiyadan əhəmiyyətli gəlir gətirdi (ROI)

▸Müstəsna Məhsul Performansı: Sabit və Etibarlı Rütubətə Nəzarət Texnologiyası

Aşağıdakı 1% RH quru şkaflar haqqında ətraflı məlumat üçün vebsaytımıza daxil olunwww.climatestsymor.com, və ya sales@climatestsymor.com ünvanına e-poçt göndərin. Biz sizə ən qısa zamanda cavab verəcəyik və mümkün əməkdaşlığı alqışlayacağıq.
