Rütubətə Nəzarət Edilən Qurutma və Saxlama Şkafları
  • Rütubətə Nəzarət Edilən Qurutma və Saxlama ŞkaflarıRütubətə Nəzarət Edilən Qurutma və Saxlama Şkafları
  • Rütubətə Nəzarət Edilən Qurutma və Saxlama ŞkaflarıRütubətə Nəzarət Edilən Qurutma və Saxlama Şkafları
  • Rütubətə Nəzarət Edilən Qurutma və Saxlama ŞkaflarıRütubətə Nəzarət Edilən Qurutma və Saxlama Şkafları
  • Rütubətə Nəzarət Edilən Qurutma və Saxlama ŞkaflarıRütubətə Nəzarət Edilən Qurutma və Saxlama Şkafları
  • Rütubətə Nəzarət Edilən Qurutma və Saxlama ŞkaflarıRütubətə Nəzarət Edilən Qurutma və Saxlama Şkafları

Rütubətə Nəzarət Edilən Qurutma və Saxlama Şkafları

Climatest Symor® rütubətə nəzarət edilən qurutma və saxlama şkafları təqdim edir, qabaqcıl istehsal prosesi patentləşdirilmiş nəm alma texnologiyası ilə birlikdə dünya üzrə çoxsaylı müştərilər qazanmağa kömək edir, Climatest Symor® hər biri rəqabətli qiymətə yüksək səviyyəli SMT quru şkafları rütubətə nəzarət anbarı təqdim edir. SMT quru şkaf rütubətə nəzarət anbarı iki il zəmanətlə gəlir.

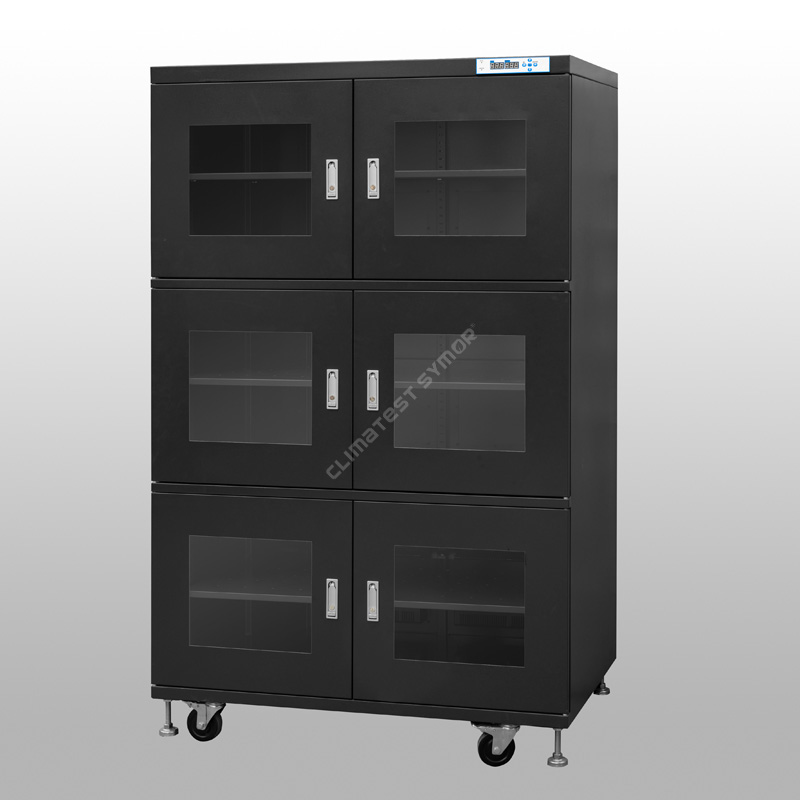

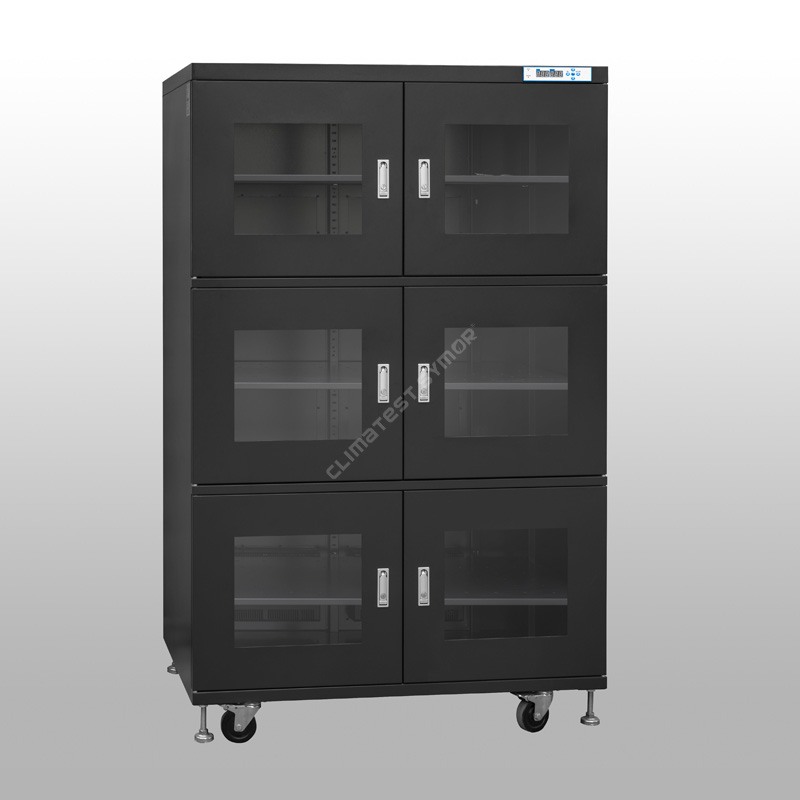

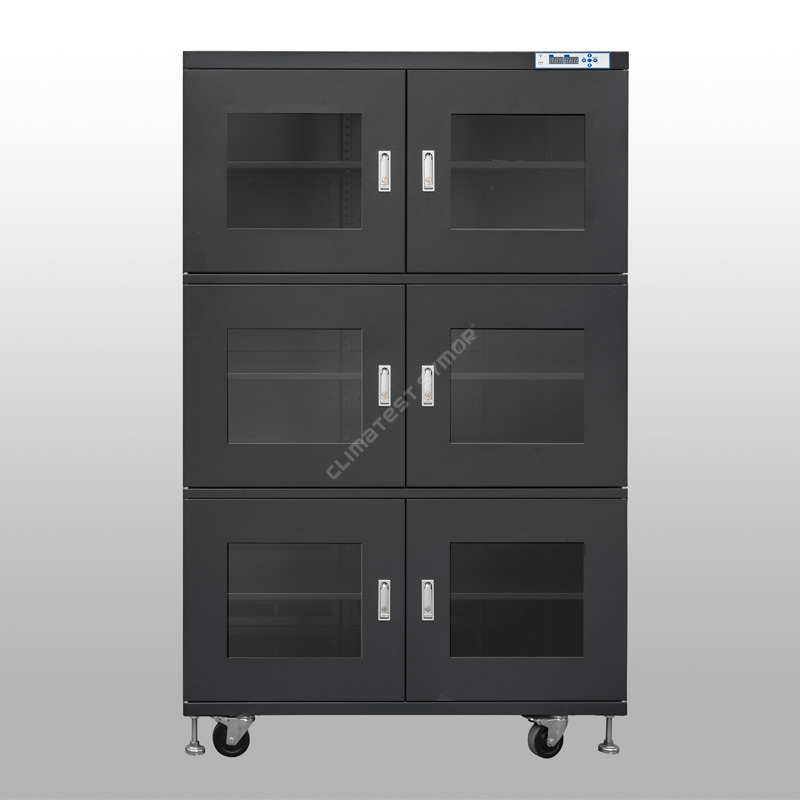

Model: TDC1436F-6
Tutumu: 1436 l
Rütubət:<10%RH Automatic
Bərpa müddəti: Maks. Açılan qapıdan 30 dəqiqə sonra 30 saniyə sonra bağlanır. (Ətraf mühit 25â 60%RH)
Rəflər: 5 ədəd
Rəng: Tünd Mavi, ESD təhlükəsizdir
Daxili ölçü: W1198*D682*H1723 MM
Xarici ölçü: W1200*D710*H1910 MM

Sorğu göndərin

Məhsul təsviri

Təsvir

Climatest Symor® rütubətə nəzarət edilən qurutma və saxlama şkafları, SMT elementlərinin, PCB lövhələrinin, IC paketlərinin, SMD lentlərinin, çarxların və lentlərin, kristalların və optik linzaların aşağı rütubətli saxlanması üçün uyğundur, uzunmüddətli <10% RH nəmsizləşdirmə mühitini təmin edir, bu rütubətə nəzarət edilir. qurutma və saxlama şkafları IPC/JEDEC J-STD-033 standartına uyğundur.



Spesifikasiya

F ilə rejim#: ESD funksiyası, Tünd Mavi rəng.
Rejim# F olmadan: ESD funksiyası yoxdur, ağ rəngdən kənardır

Model

Tutum

Daxili Ölçü

(G×D×Y,mm)

Xarici Ölçü

(G×D×Y,mm)

Orta güc (W)

Ümumi çəki (KG)

Maks. Yük/rəf (KG)

TDC98

98 l

446*372*598

448*400*688

8

31

50

TDC98F

98 l

446*372*598

448*400*688

8

31

50

TDC160

160 l

446*422*848

448*450*1010

8

43

50

TDC160F

160 l

446*422*848

448*450*1010

8

43

50

TDC240

240 l

596*372*1148

598*400*1310

8

57

50

TDC240F

240 l

596*372*1148

598*400*1310

8

57

50

TDC320

320 l

898*422*848

900*450*1010

8

70

80

TDC320F

320 l

898*422*848

900*450*1010

8

70

80

TDC435

435 l

898*572*848

900*600*1010

8

82

80

TDC435F

435 l

898*572*848

900*600*1010

8

82

80

TDC540

540 l

596*682*1298

598*710*1465

8

95

80

TDC540F

540 l

596*682*1298

598*710*1465

8

95

80

TDC718

718 l

596*682*1723

598*710*1910

8

105

80

TDC718F

718 l

596*682*1723

598*710*1910

8

105

80

TDC870

870 l

898*572*1698

900*600*1890

10

130

100

TDC870F

870 l

898*572*1698

900*600*1890

10

130

100

TDC1436-4

1436 l

1198*682*1723

1200*710*1910

20

189

100

TDC1436F-4

1436 l

1198*682*1723

1200*710*1910

20

189

100

TDC1436-6

1436 l

1198*682*1723

1200*710*1910

20

189

100

TDC1436F-6

1436 l

1198*682*1723

1200*710*1910

20

189

100


Xüsusiyyət

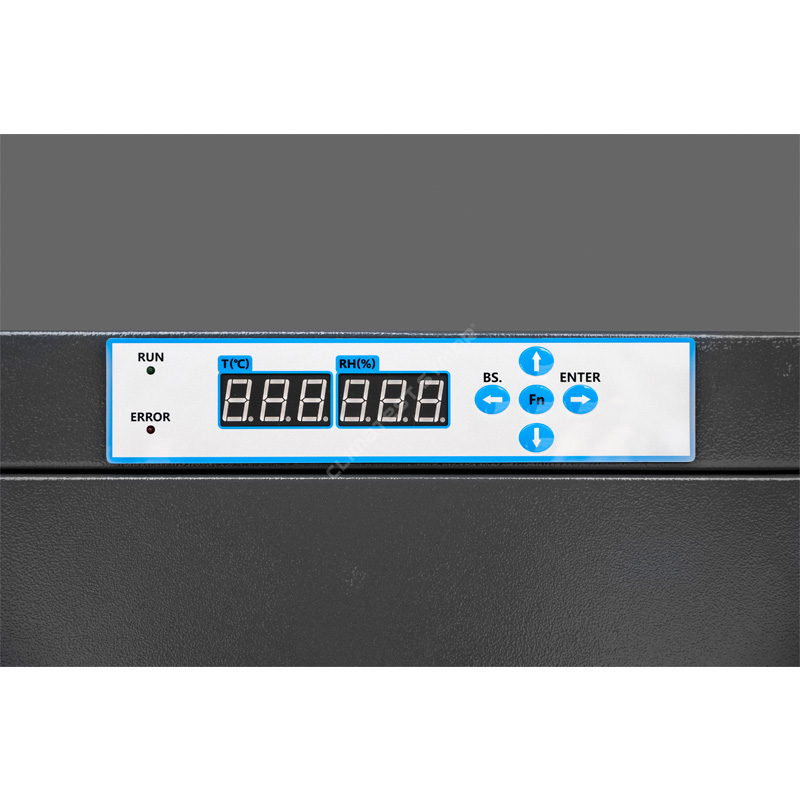

·İsveçrədən gətirilən orijinal rütubət və temperatur sensorunu qəbul edir.

-Bu, istifadədə yüksək dəqiqliyi təmin edir, rütubətlə idarə olunan qurutma və saxlama şkafları yaddaş funksiyasına malikdir, elektrik kəsildikdən sonra yenidən qurmağa ehtiyac yoxdur.


· ABŞ DuPont ESD boyası ilə 1,2 mm qalınlığında sinklənmiş poladdan hazırlanmışdır.

- Gücləndirilmiş konstruksiya dizaynı, əla yükdaşıyıcı, 18 rəngləmə prosesi ilə səth müalicəsi, statik müqavimət dəyəri 10-a cavab verir6 -108Ω, həmçinin güclü korroziyaya davamlıdır.


· Daha yaxşı müşahidə üçün 3,2 mm yüksək intensivlikli temperli şüşə pəncərə.

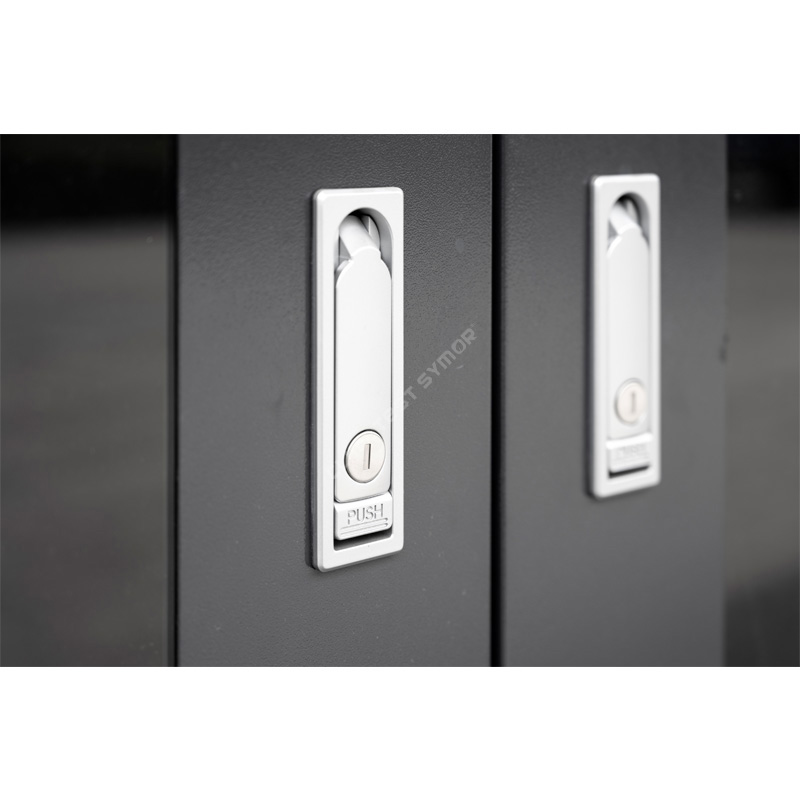

- Mükəmməl hava keçirmə qabiliyyətinə və oğurluğa qarşı funksiyaya malik düz presli sink ərintisi kilidi, bu rütubətlə idarə olunan qurutma və saxlama şkaflarının sızdırmazlıq performansı əladır.


·Yaddaş funksiyası ilə elektrik kəsildikdən sonra yenidən qurmağa ehtiyac yoxdur.

-Rütubətə nəzarət edilən qurutma və saxlama şkafları enerji söndürüldükdən sonra avtomatik olaraq son parametr dəyərini yadda saxlaya bilir, yenidən quraşdırmaya ehtiyac yoxdur.


·+15 il proqnozlaşdırılan istifadə müddəti ilə güclü quru qurğu.

- Rütubətə nəzarət edilən qurutma və saxlama şkafları ən qabaqcıl texnika olan 4A molekulyar ələk quru qurğusunu qəbul edir, avtomatik olaraq bərpa oluna bilir, dəyişdirməyə ehtiyac yoxdur.


·Aşağıda quraşdırılmış universal təkərlər, ESD təhlükəsizdir.

- Möhkəmləndirilmiş İB təkərlər rütubətə nəzarət edilən qurutma və saxlama şkaflarının dibində quraşdırılıb, ön ikisi asan hərəkət və dayanma üçün əyləcli.



Climatest Symor nədir® rütubətə nəzarət edilən qurutma və saxlama şkafları?

Climatest Symor® rütubətə nəzarət edilən qurutma və saxlama şkafları, avtomatik olaraq sabit nisbi rütubət (RH) dəyərini saxlayan elektron rütubətə nəzarəti olan bir korpusdur, rütubətə nəzarət edilən qurutma və saxlama şkafları müxtəlif ölçü və formalarda olur, <10% RH aşağı rütubət mühitini saxlaya bilir. etibarlı, dəqiq RH nəzarəti ilə, sadəcə enerji təchizatınıza qoşulun və LED nəzarətçisində RH dəyərini təyin edin, o, avtomatik işləyəcək.


Rütubətə nəzarət edilən qurutma və saxlama şkafları SMT istehsalına necə təsir edir?

IC, BGA, PCB kimi MSL komponentləri nəmə qarşı çox həssasdır, bu komponentlər saxlama mühiti üçün ciddi tələblərə malikdir, mülki nəmə davamlı quru qutulardan fərqli olaraq, rütubətə nəzarət edilən qurutma və saxlama şkafları çox aşağı rütubət dəyərinə çata bilər, nəm alma və bərpa sürəti super sürətlidir, bütün şkaflar ESD təhlükəsizdir.
Yenidən axıdılma prosesi zamanı iz nəmliyi IC paketlərinə nüfuz edir, isinmə səbəbindən rütubət təzyiqi yüksəlir, udulmuş nəm içəridə sürətlə genişlənir, bu, naqillərin nasazlığı, popkorn və mikro-krekinq kimi görünməz zədələrə səbəb olur, hətta səthə çatlar, bunlar qüsurları ilk mərhələdə görmək asan deyil, lakin bu görünməz, potensial problemlər bazara girir, daha sonra fakültə məhsulları geri dönür və şikayətlər gəlir.

Normal saxlama

Yenidən axıdılması prosesi

Ətrafdakı nəm paketlərə nüfuz edir.

İstilik zamanı su buxarının təzyiqi artır, bu da kalıp və qatranı ayırır.

Su buxarı istilik altında genişlənməyə davam edir, paketləri partladır.

Su buxarı paketləri qırır, bu da mikro çatlara səbəb olur.

rütubətə nəzarət edilən qurutma və saxlama şkafları montaj prosesi zamanı düzgün saxlanmama nəticəsində yaranan nasazlıq risklərini effektiv şəkildə aradan qaldıran <10% RH saxlaya bilir. IPC/JEDEC J-STD-033 standartı- Rütubətin İstifadəsi, Qablaşdırılması, Göndərilməsi və İstifadəsi üçün Standartı müəyyən edir. /Reflow Həssas Səthə Montaj Cihazları.â, nəmə həssas komponentlər üçün aşağı rütubətli saxlama tələb edir.


SMD saxlamaq üçün nə üçün rütubətə nəzarət edilən qurutma və saxlama şkaflarına ehtiyacınız var?

MSD cihazları ümumiyyətlə inteqral sxemlərdir, müxtəlif komponentlərdən ibarətdir, bu komponentlər pasta vasitəsilə yığılır, bu, istər-istəməz komponentlər arasında boşluqlara səbəb olur, boşluqlar MSD rütubətinin əsas amilidir, nəm nüfuz edəcək və nüfuza çatdıqda tədricən SMD-yə daxil olur. müəyyən dərəcədə SMD nəmlənir və uğursuz olur.
MSD aşağı rütubətli saxlama, SMD emalatxanasının ömrünü idarə etməyi hədəfləyir, rütubətlə idarə olunan qurutma və saxlama şkafları effektiv saxlama həlli təmin edir, rütubətlə idarə olunan qurutma və saxlama şkaflarının performansı SMD saxlama effektini müəyyənləşdirir, peşəkar rütubətlə idarə olunan qurutma və saxlama şkafları aşağı səviyyəyə çatmalıdır. rütubət, antistatik və sürətli nəm çıxarma funksiyaları.
SMD səviyyəsi tələb olunan rütubət səviyyəsini müəyyən edir. Hazırkı SMD səviyyəsində, ümumi istifadə edilən saxlama rütubəti 20%, 10% və 5% RH-dir.
Climatest Symor® rütubətə nəzarət edilən qurutma və saxlama şkafları İsveçrə idxal tempini qəbul edir. & RH sensoru, xəta +/-2% RH, yüksək dəqiqlik və yüksək sabitliyə malikdir, rütubət tənzimlənir, hava keçirmə qabiliyyəti əladır.


Rütubətə nəzarət edilən qurutma və saxlama şkaflarının tətbiqi

rütubətə nəzarət edilən qurutma və saxlama şkafları elektron/yarımkeçiricilər istehsalı sənayesində vacibdir, o, aşağıdakılar üçün OPTİMAL saxlama həllidir:
â» PCB montajı, IC çipləri, LED, SMD, SMT, lent və çarxlar, çap naqil lövhələri (PWB), polimid film, qidalandırıcılar.
â» Kondansatörler, keramika hissələri, birləşdiricilər, açarlar, qaynaq çubuğu.
â» Qismən yığılmış MSL komponentləri.
â» Epoksi, qatranlar, yapışdırıcılar kimi nəm uducu materiallar.

Üstəlik, təmiz otaqlarda çox ciddi gigiyena tələbləri var, standart modellər uyğun gəlmir, Climatest Symor® həmçinin paslanmayan poladdan (SS) quru şkaflar və paslanmayan poladdan (SS) azot şkafları təmin edir, hər ikisi müştərilərin xüsusi tələblərinə uyğun olaraq hazırlanır.


<10%RH seriyalı nəm alma sürəti:

Qapını 30 saniyə açın və sonra bağlanın, rütubət 30 dəqiqə ərzində <10% RH səviyyəsinə qayıdacaq, aşağıdakı əyriyə baxın: (Ətraf mühit 25 dərəcə C, rütubət 60% RH)


ELEKTRON KOMPONENTLƏRİ SAXLAMAĞIN ÜMUMİ ÜSULLARI HANSIDIR?

1.Rütubətdən qoruyan çantalar
âMetod: Rütubətə həssas komponentlər möhürlənmiş rütubət bariyer torbalarına yığılır, içərisində quruducu və rütubət göstərici avtomobili (HIC) ilə istifadəçilər avtomobilin üzərindəki nöqtələrin rəng dəyişikliyini yoxlayaraq möhürlənmiş paketlərdəki mühit rütubətini müəyyən edirlər.
âDezavantaj: Rütubət baryeri çantaları + rütubət göstəricisi avtomobilləri + quruducular + əl işi = istehlak materialları, sızma riski, yüksək qiymət.

2.Azot şkafları
âMetod: Nəmə həssas komponentlər aşağı rütubətli saxlama şəraitini qarşılamaq üçün azot təmizləmə şkaflarında və ya sıxılmış havada saxlanılır.
âDezavantaj: Azotla doldurulma = davamlı N2 istehlakı, yüksək qiymət.

3.Aşağı rütubətli saxlama şkafları
âMetod: Rütubətə həssas komponentlər aşağı rütubətli saxlama şkafına yerləşdirilir, sadəcə qoşulun, maşın avtomatik işləyəcək və çox aşağı rütubətə çatacaq.
â Üstünlüklər: Sərf materialları, əl işləri, azot istehlakı, ətraf mühit, yalnız bir az elektrik tələb olunur.
Yuxarıdakı müqayisədən, rütubətə nəzarət edilən qurutma və saxlama şkafları sizə daha yüksək səmərəlilik və aşağı qiymət gətirir, bu, uzunmüddətli perspektivdə ən sərfəli seçimdir.


Aşağıdakı sənaye sahələrinə rütubətlə idarə olunan qurutma və saxlama şkafları üçün həllər təqdim edirik:

  • Elektron istehsal

  • Yarımkeçirici

  • Əczaçılıq

  • Laboratoriya

  • Aviasiya

  • Hərbi


Rütubətlə idarə olunan qurutma və saxlama şkaflarının üstünlükləri


Rütubətlə idarə olunan qurutma və saxlama şkafları ilə azot şkafları arasında fərq nədir?

1.İş prinsipi
Aşağı rütubətli saxlama şkafları fiziki rütubəti udmaqdan istifadə edir, əsas hissə quru vahiddir, quru qurğu avtomatik olaraq rütubəti udma və tükəndirici dövriyyə proseslərini tənzimləyir, seçiminiz üçün müxtəlif RH diapazonları var, məsələn, 20-60%RH/10-20% RH/<10%RH/<5%RH/<3%RH, bu sizin xüsusi tələblərinizdən asılıdır.
Azot şkaflarında N2 qaz təmizləyicisi istifadə olunur, içəriyə doldurulmuş N2 qazı daxili havanı çölə itələyir, sonra RH təyin olunan dəyərə endirilir, nəzarət məqsədi ilə azot şkafında N2 axın ölçən, maqnit klapan və N2 modulu var. rütubət 1-60% RH tənzimlənir, lakin davamlı N2 təchizatı lazımdır, dəyəri yüksəkdir.

2. Nəm alma sürəti
Azot şkaflarının nəm alma sürəti rütubətə nəzarət edilən qurutma və saxlama şkaflarından daha sürətlidir, N2 kabinetə daxil olduqda, daxili RH bir neçə dəqiqə ərzində 1% RH-ə çata bilər, lakin elektron quru şkaf RH udma və tükəndirmə proseslərini yaşamalıdır. , spesifik RH diapazonundan asılı olaraq daha yavaş olur, adətən 10-30 dəqiqə ərzində.

3. Tətbiq
Məhsullar yalnız rütubətə həssasdırsa, rütubətə nəzarət edilən qurutma və saxlama şkafları ən yaxşı seçimdir, məhsullar həm rütubətə, həm də mis, kristal, gümüş kimi oksigenə həssasdırsa, N2 şkaf daha yaxşıdır.


Rütubətə nəzarət edilən qurutma və saxlama şkafları haqqında ətraflı məlumat üçün lütfən, www.climatestsymor.com vebsaytımıza daxil olun və ya birbaşa sales@climatestsymor.com ünvanına e-poçt göndərin, biz sizi ən qısa zamanda geri qaytaracağıq, mümkün əməkdaşlığa xoş gəlmisiniz.
