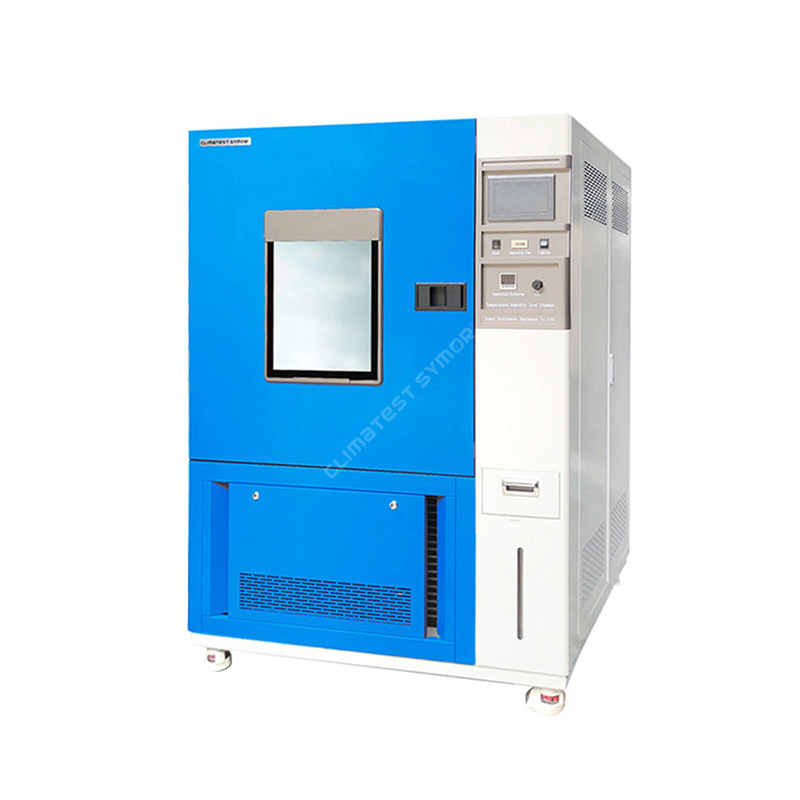

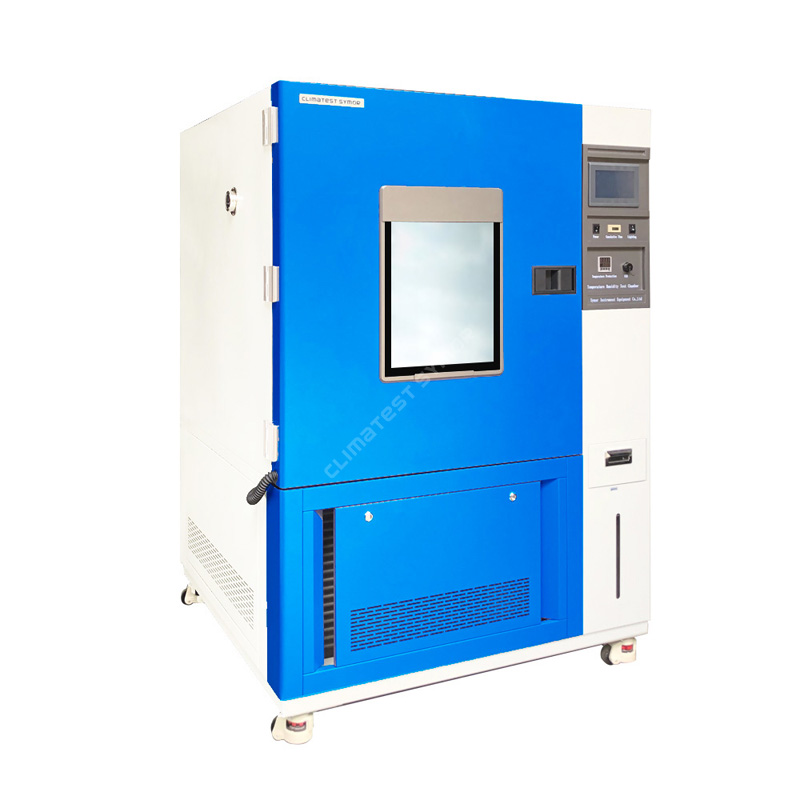

Temperatur kamerası

Təsvir:

Climatest Symor® Çində temperatur kamerası istehsalçısıdır, temperatur kamerası müxtəlif temperatur dövriyyəsi şəraitində məhsulların performans dəyişikliklərini yoxlamaq üçün istifadə olunur ki, bu da toplu istehsala başlamazdan əvvəl keyfiyyətə nəzarət üçün yaxşı istinaddır. Climatest Symor® xüsusi sınaq tələblərinizə cavab vermək üçün həm dəzgah üstü və döşəməli modelləri təqdim edir, təfərrüatları öyrənmək üçün aşağıdakı videoya klikləyə bilərsiniz:

Spesifikasiya

Təhlükəsizlik mühafizəsi:

·Müstəqil temperatur məhdudlaşdırıcısı: Test zamanı termal qorunma məqsədi üçün müstəqil söndürmə və həyəcan siqnalı.

·Soyuducu sistem: Kompressorun həddindən artıq istidən, həddindən artıq cərəyandan və həddindən artıq təzyiqdən qorunması.

·Test kamerası: Həddindən artıq temperaturdan qorunma, ventilyatorun və motorun həddindən artıq istiləşməsi, faza çatışmazlığı/əksinə, bütün avadanlığın vaxtı.

·Digərləri: Sızma və kəsilmədən qorunma, həddindən artıq yüklənmədən qorunma, səs siqnalı siqnalı, enerji sızmasından qorunma və həddindən artıq yüklənmədən qorunma.

Temperatur kamerasının xüsusiyyətləri:

· Temperatur nəzarəti -20℃/-40℃/-60℃/-70℃/-85℃ ilə 180℃ arasında dəyişir

·Seçim üçün 50 Litrdən 1000 Litrədək müxtəlif həcmlər

· Proqramlaşdırıla bilən LCD sensor ekran nəzarətçisi

·Dəqiq temperatur nəzarəti və ekran

· Hava soyutma, 40 ℃-dən aşağı üçün kaskad sistemi

· Asan quraşdırma, asan işləmə və aşağı səs-küy

· Təhlükəsizlik mühafizə sistemi

Proqramlaşdırıla bilən LCD sensor ekran nəzarətçisi:

·7 düymlük Yaponiya proqramlaşdırıla bilən sensor ekran nəzarətçisi

·PID avtomatik tənzimləmə və özünü diaqnostika funksiyası

· Fix dəyər parametri və proqram parametrləri mövcuddur

·Temperatur təyin nöqtəsi və real vaxt temperatur əyrisi ekranı ·999 seqment yaddaşa malik 100 qrup proqramı; hər seqment 99Saat59Dəq ·Test məlumatları tələb olunduqda USB interfeysi vasitəsilə yüklənə bilər

Temperatur kamerası necə işləyir?

Temperatur Palatası və ya ətraf mühitin sınaq kamerası sınaq zonasında istilik və soyutma testlərini yerinə yetirmək üçün məcburi hava konveksiyasını qəbul edir, məqsəd həddindən artıq temperaturda məhsulun davamlılığını qiymətləndirməkdir.

Temperatur nəzarətini həyata keçirmək üçün sınaq kamerası iki funksiyanı yerinə yetirə bilməlidir: isitmə və soyutma, vahid temperatur da sınaq zonası daxilində bərabər paylanmalıdır, Climatest Symor® vahid hava paylanmasının əsas üsullarını mənimsəyir və bunu mümkün edir. bütün sınaq zonasında temperatur qiymətlərinin yüksək dərəcədə vahidliyinə nail olmaq.

Temperatur kamerası məhsullar üzərində sınaqlar aparmaq üçün mexaniki soyutma sistemindən və mexaniki istilik sistemindən istifadə edir:

Mexanik istilik sistemi ventilyasiya sisteminin yaxınlığında yerləşdirilən elektrik qızdırıcı elementlərdən ibarətdir ki, qızdırılan isti hava hava girişindən sınaq zonasına daxil olur, sonra hava çıxışından çıxır, bu arada havanın arxa tərəfində mərkəzdənqaçma fanatlar yerləşdirilir. daha yaxşı vahidliyə çatmaq üçün isti havanı partlatmaq üçün giriş.

Mexanik soyutma sistemi aşağıdakı əsas komponentləri olan qapalı dövrə sistemindən ibarətdir:

· Nəzarət klapan

· Kondensator

· Buxarlandırıcı

· Kompressor

Temperatur kamerasındakı soyuducu sistemi tək pilləli və iki mərhələli olaraq təsnif edilir, tək pilləli -40 ℃ və yuxarı temperaturda qəbul edilir və iki mərhələli (həmçinin kaskad sistem adlanır) temperatur 40 ℃-dən aşağı olandır.

Climatest Symor® Temperature Chamber və Çindəki digər markalar arasında keyfiyyət fərqi nədir?

1. Climatest Symor® kameranın içərisinə sudan hissəcikləri və çirkləri süzməyə qadir olan su təmizləyici qurğu quraşdırır, üstəlik, su əlavəsi avtomatikdir, lakin rəqiblərimizdə yoxdur, onlar hələ də suyu əl ilə əlavə etməlidirlər.

2. Climatest Symor® müstəqil əqli mülkiyyət hüquqları və dizayn patentləri ilə ekoloji sınaq kamerasının istehsal texnologiyasını mənimsəyir.

3. Climatest Symor® asan idarə olunan Yaponiya LCD proqramlaşdırıla bilən sensor ekran nəzarətçisindən istifadə edir.

4. Temperatur test kamerasının Climatest Symor® əsas elektrik komponentləri (AC kontaktor, SSR, açarlar) Schneider brendindəndir, hər hansı nasazlıq olarsa, yerli bazarda əvəzini tapmaq asandır, lakin rəqiblərimiz yerli brendlərdən istifadə edirlər.

Temperatur kamerasının xüsusiyyətləri:

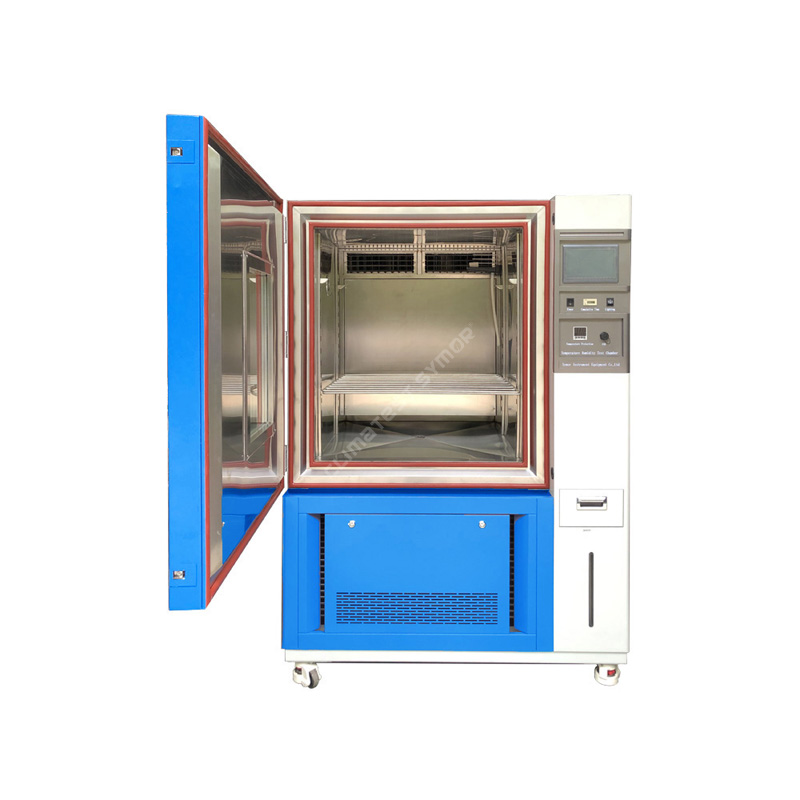

·Sınaq sahəsi fırçalanmış paslanmayan polad SUS#304 ilə hazırlanmışdır.

· İstənilən vaxt sınaqları müşahidə etmək üçün işıqlandırma ilə effektiv şəffaf baxış pəncərəsi.

· Yük testini davam etdirmək üçün naqillər üçün 25 mm diametrli kabel portu.

·Orijinal Fransa istehsalı "Tecumseh" soyuducu kompressorlar

Ərizə:

Temperatur kamerası ekstremal iqlim şəraitində məhsulların və materialların dayanıqlıq göstəricilərini sınamaq üçün yüksək temperatur, aşağı temperatur və temperatur dəyişkən iqlim şəraitini simulyasiya edir, Temperatur kamerası aşağıdakı sənaye sahələrinə tətbiq edilir:

Elektron və Yarımkeçiricilər Sənayesi:

Elektron komponentlərin xas etibarlılığı etibarlılıq dizayn sxemindən asılıdır. İstehsal prosesi zamanı insan faktorları və ya xammallar, proses parametrləri və avadanlıq şəraitinin dəyişməsi səbəbindən son məhsul gözlənilən etibarlılığa nail ola bilmir. Hazır məhsulların hər partiyasında həmişə müəyyən gərginlik şəraitində erkən uğursuzluq kimi özünü göstərən gizli qüsurlar olur.

Buna görə də, bu elektron komponentləri maşına quraşdırmadan əvvəl mümkün qədər ilkin nasazlıqla ekranlaşdırmaq üçün tədbirlər görmək lazımdır və bu məqsədlə Temperatur Kamerası erkən keyfiyyətə nəzarət prosesində skrininq avadanlıqlarından biridir:

1. Temperatur kamerasının yüksək temperatur sınağı

Yüksək temperaturda skrininq adətən 24 ilə 168 saat arasında yüksək temperaturda saxlanılan yarımkeçirici cihazlarda tətbiq edilir. Elektron komponentlərin uğursuzluqlarının əksəriyyəti səthin çirklənməsi, zəif yapışma və yüksək temperaturla sıx əlaqəli olan qüsurlu oksid təbəqələri ilə əlaqədardır.

Yeni nasazlıq mexanizmlərinin qarşısını almaq üçün müxtəlif elektron komponentlərin istilik gərginliyi və süzülmə müddəti müvafiq şəkildə seçilməlidir. Yüksək temperaturda skrininq sadədir, ucuzdur və bir çox komponentdə həyata keçirilə bilər.

2. Temperatur kamerasının temperatur sirkulyasiyasının yoxlanılması

İstilik genişlənməsi və soyuq daralma prinsipinə görə, elektron cihazlar istifadə zamanı müxtəlif ətraf mühit temperaturu şərtləri ilə qarşılaşacaq və zəif istilik müqavimətinə malik olanlar uğursuzluğa meyilli olur, Temperatur Kamerası həddindən artıq yüksək və aşağı temperaturlar arasında temperatur dövriyyəsini simulyasiya edir, bu da termal məhsulları effektiv şəkildə aradan qaldıra bilər. performans qüsurları. Komponentlər üçün ümumi istifadə edilən yoxlama şərtləri -55 ilə +125 ℃ və 5 ilə 10 dövrdür, bu hələ də xüsusi tələblərdən asılıdır.

3. Temperatur kamerasının aşağı temperatur sınağı

Elektron komponentlər aşağı temperaturda nə qədər tez sıradan çıxır? Əksər elektron komponentlərin işləmə temperaturu diapazonu var, bu diapazondan kənarda, onlar uğursuz olacaq və ya performans azalacaq, temperaturun dəyişməsi yarımkeçirici cihazların keçiriciliyinə, gərginliyinə və cərəyanına böyük təsir göstərir. İndiki vaxtda bir çip çox vaxt milyonlarla tranzistor və digər komponentləri ehtiva edir, hər kiçik sapmanın yığılması onların son performansına böyük təsir göstərir, istilik sınaq kamerası aşağı temperaturun sınaq vəziyyətini simulyasiya edir və istehsalçılara yuxarıda göstərilən bütün hallarda istinad üçün məlumat toplamaqda kömək edir.

Avtomobil sənayesi:

Temperatur Palatası avtomobil sənayesində ən vacib mühit simulyasiya avadanlıqlarından biridir, məhsullar ekoloji sınaq vasitəsilə "işgəncə" yaşayır, avtomobil hissələri ciddi şəkildə sınaqdan keçirilir, problemlər araşdırılır və keyfiyyətin davamlı olaraq yaxşılaşdırılması üçün məhsulun ilkin dizayn planlarına dəfələrlə yenidən baxılır. .

1) Yüksək temperatur sınağı: Yüksək temperatur mühiti avtomobil hissələrinin yumşaldılması, genişlənməsi və buxarlanması, qazlaşdırılması, çatlaması, əriməsi və yaşlanmasına səbəb olacaq istilik effektlərinə səbəb olur, sonra avtomobillərdə mexaniki nasazlıqlar, nasazlıqlar, dövrə sistemlərinin zəif izolyasiyası, və daha çox.

2) Aşağı temperatur sınağı: Aşağı temperatur mühiti fiziki büzülmə, yağın bərkiməsi, mexaniki gücün azalması, materialın kövrəkləşməsi, elastiklik və buz itkisi və daha çox şeyə səbəb olur, sonra avtomobildə çatlama, mexaniki nasazlıq, aşınma artımı, sızdırmazlıq çatışmazlığı və izolyasiya qüsurları görünür. dövrə sisteminin.

3) Nəm istilik testi: Ətraf mühitin rütubəti metal səthində korroziyaya səbəb olur, materialın pisləşməsinə, elektrik gücünə və izolyasiya müqavimətinin azalmasına səbəb olur.

Plastik sənayesi:

Plastik məhsullar gündəlik həyatımızın hər yerində var, məişət texnikası, şüşə və qablar, avtomobil hissələri və s. məhsulların qablaşdırılmasında, xüsusilə qida və içkilərin qablaşdırılmasında geniş istifadə olunur.

Bununla belə, temperatur və rütubətdəki dəyişikliklər plastik şüşələrin/torbaların işinə təsir göstərə bilər, onlar yüksək temperaturda yumşaq olur, aşağı temperaturda isə bərk/kövrək olur; yüksək nisbi rütubət üzvi materialları zəiflədə bilər və rütubət paketin içərisində kondensasiya olunaraq korroziyaya və ya digər zədələrə səbəb ola bilər, plastik şüşələr/torbalar dövriyyə zamanı temperatur və rütubət kimi əlverişsiz amillərə zəif müqavimət göstərir. Keyfiyyəti yaxşılaşdırmaq və rəqabət qabiliyyətini gücləndirmək üçün plastik məmulat istehsalçıları indi Ar-Ge mərhələsində məhsullarının etibarlılığının sınaqdan keçirilməsinə çox diqqət yetirirlər.

Temperatur Palatası müxtəlif sınaq tələbləri üçün iqtisadi həll yolu təqdim edir ki, bu da şirkətlərə məhsullarında potensial qüsurları qısa müddətdə aşkar etməyə kömək edir və məhsul keyfiyyətinin yaxşılaşdırılması üçün yaxşı məlumat arayışı təqdim edir.

Bundan əlavə, Temperatur Kamerası Rabitə, Əczaçılıq, Aerosapce, Hərbi, Kimya sənayelərində də tətbiq olunur, müştərilərin xüsusi tələblərinə uyğun olaraq müxtəlif testlər aparılır.

Temperatur kamerasının paketləri və daşınması

İlk addım: Suya davamlı və toz keçirməyən məqsəd üçün bütün temperatur test kamerasına nazik film sarın.

İkinci addım: Köpüyü temperatur test kamerasına möhkəm bağlayın və sonra maşını böyük bir plastik torba ilə örtün.

Üçüncü addım: Temperatur sınağı kamerasını altındakı palet olan gücləndirilmiş poliwood qutusuna qoyun.

Qablaşdırma çətin dəniz və dəmir yolu nəqliyyatına tab gətirəcək və məhsulun müştərilərə təhlükəsiz çatdırılmasını təmin edəcək qədər möhkəmdir.

Temperatur kamerası dəniz, avtomobil yolu və dəmir yolu ilə göndərilə bilər, Climatest Symor® müştərilər üçün rezervasiya etməyə kömək edir və müştərilərin xüsusi göndərmə tələblərinə tam kömək edir, EXW, FOB, CIF, DDU və DDP kimi müxtəlif inkotermlər mövcuddur.
