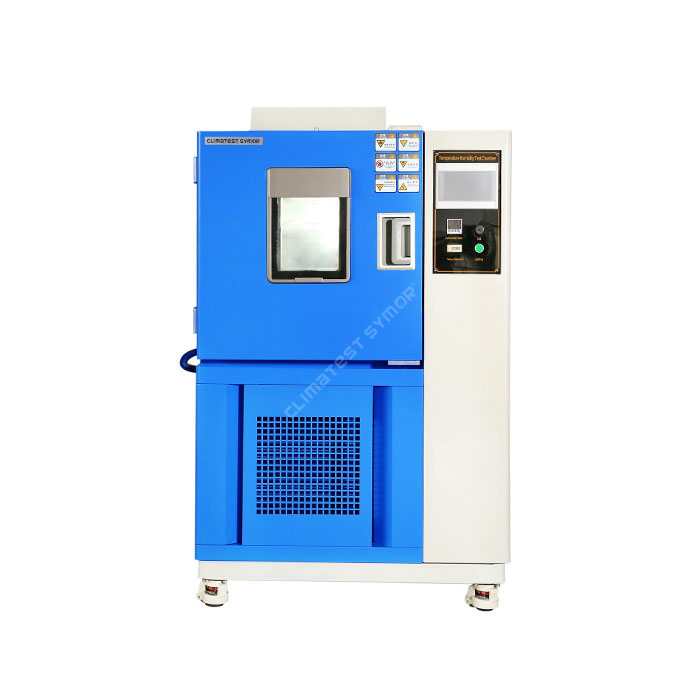

Temperatur və Rütubətə Nəzarət olunan Kamera

Temperatur və rütubətlə idarə olunan kamera istiliyə davamlılıq, soyuğa dözümlülük, rütubətə davamlılıq və quruluğa dözümlülüyün etibarlılıq testlərini davam etdirmək üçün nəzərdə tutulmuşdur. Temperatur və rütubətin sınağı üçün ekoloji sınaq kamerası müxtəlif istehsal sənayelərində, məsələn, elektronika, avtomobil, elektrik avadanlıqları, metal, qablaşdırma, kimya, tikinti materialları, baqaj, yapışqan lent, çap və s. keyfiyyətə nəzarət üçün uyğundur. Təfərrüatları öyrənmək üçün aşağıdakı videoya klikləyə bilərsiniz. :

Spesifikasiya

Təhlükəsizlik mühafizəsi:

·Müstəqil temperatur məhdudlaşdırıcısı: Test zamanı termal qorunma məqsədi üçün müstəqil söndürmə və həyəcan siqnalı.

·Soyuducu sistem: Kompressorun həddindən artıq istidən, həddindən artıq cərəyandan və həddindən artıq təzyiqdən qorunması.

·Test kamerası: Həddindən artıq temperaturdan qorunma, ventilyatorun və motorun həddindən artıq istiləşməsi, faza çatışmazlığı/əksinə, bütün avadanlığın vaxtı.

·Digərləri: Sızma və kəsilmədən qorunma, həddindən artıq yüklənmədən qorunma, səs siqnalı siqnalı, enerji sızmasından qorunma və həddindən artıq yüklənmədən qorunma.

Temperatur və rütubət əyrisi:

Climatest Symor® temperatur və rütubətlə idarə olunan kameranın strukturu

1. Struktur

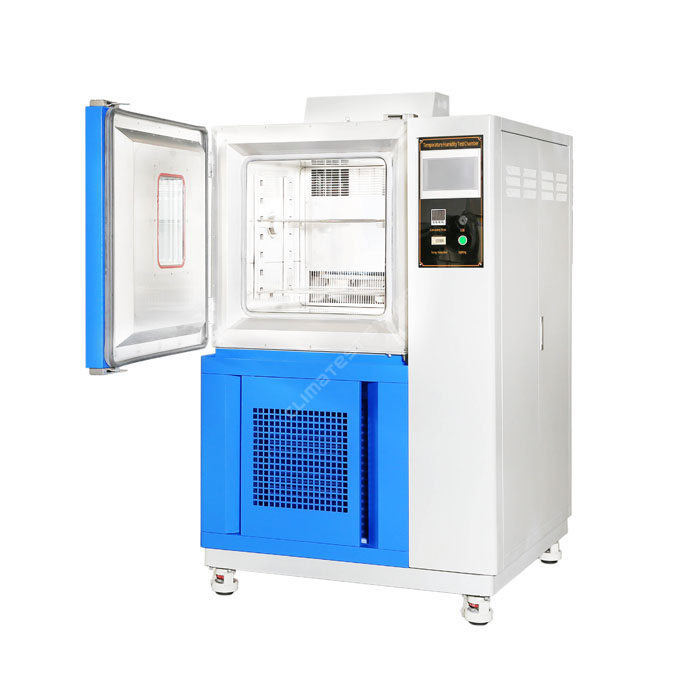

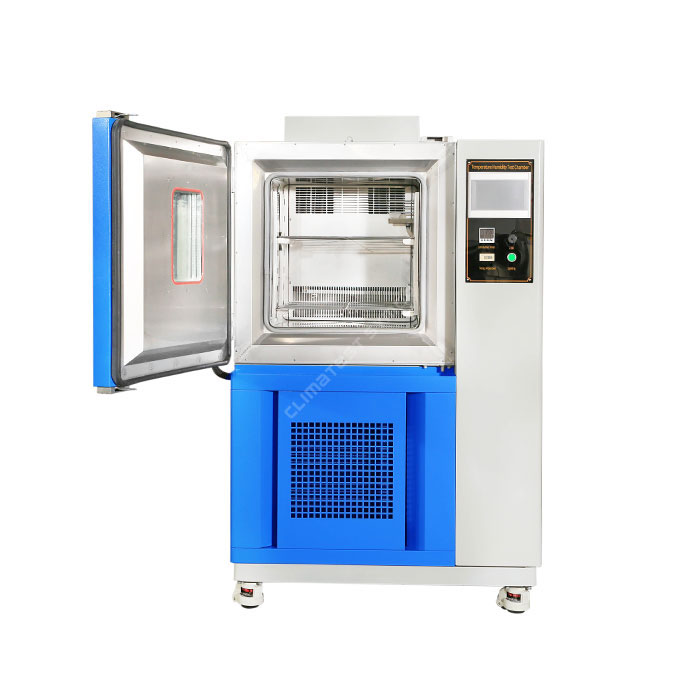

İş kamerasının arxa tərəfi hava kanalı, hava kanalının yuxarı hissəsi çıxış, aşağı hissəsi uzun eksenel axın hava təchizatı mühərriki, mərkəzdənqaçma ventilyatoru, qızdırıcı və içərisində soyuducu buxarlandırıcı.

İş kamerası ilə yanaşı, bu idarəetmə panelidir, temperatur və rütubətə nəzarət edilən kamera asan işləmə üçün proqramlaşdırıla bilən LCD sensor ekran nəzarətçisini qəbul edir.

Proqramlaşdırıla bilən nəzarətçinin üstünlükləri:

·7 düymlük Yaponiya proqramlaşdırıla bilən sensor ekran nəzarətçisi

· Sabit dəyər rejimi və ya proqramlar rejimi altında temperatur nöqtəsini təyin edin

·Temperatur təyin nöqtəsi və real vaxt temperatur əyrisi ekranı ·999 seqment yaddaşa malik 100 qrup proqramı; hər seqment 99Saat59Dəq

·Test məlumatları tələb olunduqda RS232 interfeysi vasitəsilə yüklənə bilər

İdarəetmə panelinin sol tərəfi elektrik şkafıdır, bütün əsas elektrik komponentləri Schneider və digər tanınmış markalardır.

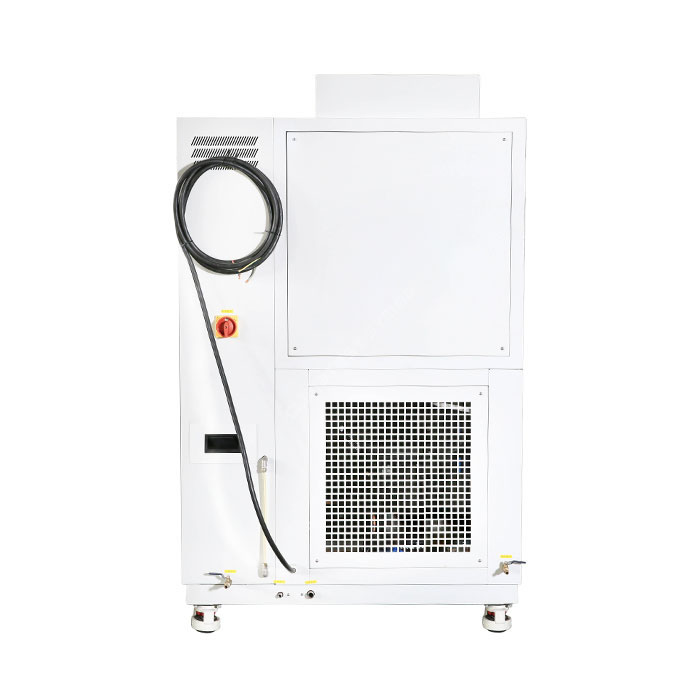

Sınaq dəliyi (Kabel Giriş Portu): φ50 mm aparıcı dəlik, gücləndirilmiş yumşaq rezin tıxac və qapaq ilə kameranın sağ tərəfində yerləşir.

Aşağı hissə soyuducu sistemdir, ona soyuducu boru kəmərləri, kompressorlar, buxarlandırıcı, motor/fanatlar və su çəni daxildir.

Alt hissə əyləcli yüksək keyfiyyətli ağır PU təkərlərdir.

2. İstilik və Soyuducu Sistem

Temperatur və rütubətlə idarə olunan kamera və ya temperatur rütubətli velosiped kamerası, istilik və soyutma testlərini yerinə yetirmək üçün məcburi hava konveksiyasını qəbul edir.

Temperaturun rütubətinə nəzarəti həyata keçirmək üçün sınaq kamerası iki funksiyanı yerinə yetirə bilməlidir: isitmə və soyutma, vahid temperatur da sınaq sahəsi daxilində bərabər paylanmalıdır, Climatest Symor® temperaturun yüksək dərəcəsinə nail olmağa imkan verir. bütün sınaq sahəsi.

Temperatur və rütubətə nəzarət edilən kamera məhsullar üzərində sınaqlar aparmaq üçün mexaniki soyutma sistemi və mexaniki istilik sistemini qəbul edir:

Mexanik istilik sistemi ventilyasiya sisteminin yaxınlığında yerləşdirilən elektrik qızdırıcı elementlərdən ibarətdir ki, qızdırılan isti hava hava girişindən sınaq zonasına daxil olur, sonra hava çıxışından çıxır, bu arada havanın arxa tərəfində mərkəzdənqaçma fanatlar yerləşdirilir. daha yaxşı vahidliyə çatmaq üçün isti havanı partlatmaq üçün giriş.

Mexanik soyutma sistemi aşağıdakı əsas komponentləri olan qapalı dövrə sistemindən ibarətdir:

· Nəzarət klapan

· Kondensator

· Buxarlandırıcı

· Kompressor

Termal sınaq kamerasındakı soyuducu sistemi bir mərhələli və iki mərhələli olaraq təsnif edilir, bir mərhələ -40 ℃ və yuxarı temperaturda qəbul edilir və iki mərhələli (həmçinin kaskad sistem adlanır) 40 ℃-dən aşağı temperaturda.

3. Nəmləndirmə və nəmləndirmə sistemi

Nəmləndirici boru: Nikel-xromlu çılpaq qızdırıcı

Dayaz yivli nəmləndirmə üsulu

Nəmləndirici idarəetmə üsulu: Kontaktsız bərabər dövrlü impuls eni modulyasiyası, SSR (Bərk Hal Relayı)

Su səviyyəsinin avtomatik kompensasiyası və su çatışmazlığının siqnalizasiya sistemi

Su Təchizatı avtomatik suvarma sistemini, su filtri ilə birlikdə dövran su təchizatını qəbul edir.

Ərizə:

Yeni enerji avtomobil hissələri yüksək aşağı temperatur və rütubətlə idarə olunan kamera, ekoloji iqlim sınaq kamerası 50L-1000L
Yeni enerjili avtomobil hissələri yüksək aşağı temperatur və rütubətlə idarə olunan kamera, ekoloji iqlim sınaq kamerası, soyuq, istilik, nəm və quru şərait kimi sərt mühitlərdə avtomobil hissələrinin performansını yoxlamaq üçün nəzərdə tutulmuşdur, bu sınaq kamerası elektronika, elektrik cihazlarında geniş tətbiq olunur. , rabitə, avtomobil, plastik məhsullar, kimyəvi maddələr, aerokosmik və s.

Alternativ yanacaqla işləyən nəqliyyat vasitələri kimi də tanınan yeni enerji nəqliyyat vasitələri 2021-ci ildən etibarən güclü artıma cavab verir. Bu, iqlim dəyişikliyini həll etmək və yaşıl inkişafı təşviq etmək üçün strateji tədbirdir. Bununla belə, ekoloji etibarlılıq testi yeni enerji vasitəsinin kütləvi istehsalından əvvəl R&D prosesində əvəzolunmaz hala gəlir, aşağıda ümumi iqlim testləri verilmişdir:

Climatest Symor® temperatur və rütubətlə idarə olunan kameranı alsanız, nə əldə edəcəksiniz?

· Climatest Symor® temperatur və rütubətlə idarə olunan iqlim kamerasında müxtəlif ölçülər, müxtəlif iqlim şəraiti, müxtəlif tətbiqlər birləşdirilmişdir, temperatur -70°C ilə +180°C arasında və 98% RH-ə qədər nisbi rütubət.

·Climatest Symor® bütün sınaq kamerası üçün homojen temperatur şəraiti yaratmaq üçün unikal üsulla əsas ekoloji sınaq kamerası istehsal texnologiyasını mənimsəyir.

· Güvənli xidmət və dəstək: Climatest Symor® müştərilərimizin öz maşınları üçün operativ xidmət və dəstək almasını təmin edir, biz onlayn dəstək, xidmət qaynar xətti və video bələdçi təqdim edirik.

·Seçim üçün Seçimlər və Aksesuarlar: Hər bir Climatest Symor® temperatur və rütubətlə idarə olunan sınaq kamerası geniş seçim və aksessuarlara malikdir, beləliklə müştərilərin xüsusi ehtiyacları fərdiləşdirilə bilər.

Climatest Symor® temperatur və rütubətə nəzarət edilən kameranın sınaq limiti

Bu sınaq avadanlığının istifadəsi qadağandır:

.Alovlanan, partlayıcı, uçucu materialların sınaqdan keçirilməsi və ya saxlanması

.Aşındırıcı maddələrin nümunələrinin sınaqdan keçirilməsi və ya saxlanması

.Bioloji nümunələrin sınaqdan keçirilməsi və ya saxlanması

.Güclü elektromaqnit şüalanma mənbələrindən nümunələrin sınaqdan keçirilməsi və ya saxlanması

Temperatur və rütubətə nəzarət edilən kameranın qablaşdırılması və daşınması

İlk addım: Suya davamlı və toz keçirməyən məqsəd üçün bütün temperatur test kamerasına nazik film sarın.

İkinci addım: Köpüyü temperatur test kamerasına möhkəm bağlayın və sonra maşını böyük bir plastik torba ilə örtün.

Üçüncü addım: Temperatur sınağı kamerasını altındakı palet olan möhkəmləndirilmiş poliwood qutusuna qoyun.

Qablaşdırma çətin dəniz və dəmir yolu nəqliyyatına tab gətirəcək və məhsulun müştərilərə təhlükəsiz çatdırılmasını təmin edəcək qədər möhkəmdir.

Temperatur və rütubətə nəzarət edilən kamera adətən Dəniz, Yol və Dəmir yolu ilə daşınır, Climatest Symor® müştərilər üçün rezervasiya etməyə kömək edir və müştərilərin xüsusi göndərmə tələblərinə tam kömək edir, EXW, FOB, CIF, DDU və DDP kimi müxtəlif inkotermlər mövcuddur.

Temperatur və rütubətə nəzarət edilən kameranın quraşdırılması yeri
