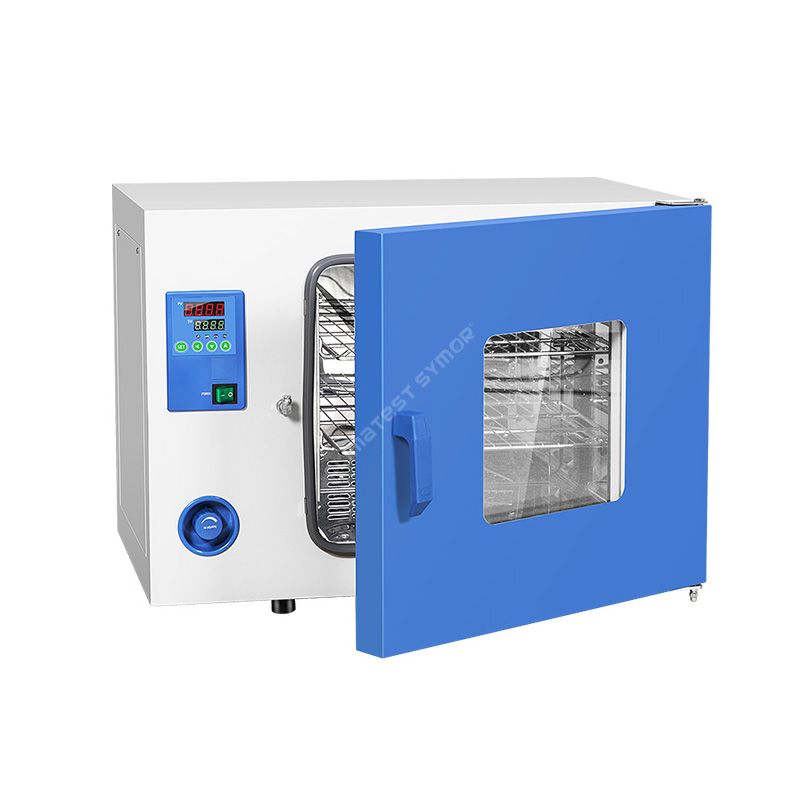

PCB (Printed Circuit Board) çörək sobası elektron komponentləri müalicə etmək və ya bişirmək üçün istifadə olunan sənaye sobasıdır. PCB Pişirmə Fırını, PCB-nin səthinə tətbiq olunan epoksi və ya lehim maskasını müalicə edən və içindəki nəmi çıxaran idarə olunan bir sobadır.
Model: TG-9123A
Tutum: 120L
Daxili Ölçüsü: 550*350*550 mm
Xarici ölçü: 835*530*725 mm
Təsvir
Climatest Symor® PCB çörək bişirmə sobaları müxtəlif materialları yerləşdirmək üçün müxtəlif ölçülərdə mövcuddur və onlara qurutma prosesi başa çatdıqda operatoru xəbərdar etmək üçün taymerlər kimi əlavə funksiyalar da ola bilər. PCB çörək sobası optimal keyfiyyətə nəzarət və səmərəli istehsal üçün müasir elektronika istehsalında mühüm vasitədir.
Spesifikasiya
Model |
TG-9023A |
TG-9030A |
TG-9053A |
TG-9070A |
TG-9123A |
TG-9140A |
TG-9203A |
TG-9240A |
Tutum |
25 l |
35 l |
50 l |
80 l |
105 l |
135 l |
200 l |
225 l |
Daxili Dim. (G*D*Y)mm |
300*300*270 |
340*325*325 |
420*350*350 |
450*400*450 |
550*350*550 |
550*450*550 |
600*550*600 |
600*500*750 |
Xarici Dim. (G*D*Y)mm |
585*480*440 |
625*510*495 |
700*530*515 |
735*585*620 |
835*530*725 |
835*630*730 |
885*730*795 |
890*685*930 |
Temperatur Aralığı |
RT+10°C ~ 200°C |
|||||||
Temperatur dəyişkənliyi |
± 1.0°C |
|||||||
Temperatur Çözünürlüğü |
0,1°C |
|||||||
Temperatur vahidliyi |
±2,5% (sınaq nöqtəsi @100°C) |
|||||||
Rəflər |
2 ADET |
|||||||
Zamanlama |
0~ 9999 dəq |
|||||||
Enerji təchizatı |
AC220V 50HZ |
|||||||
Mühit temperaturu |
+5°C~ 40°C |
PCB çörək sobası necə işləyir?
PCB çörək sobası isti hava konveksiya sistemini qəbul edir, isti hava kamera boyunca bərabər paylanır. Soba SMT istehsal xəttində elektron komponentləri bişirmək üçün nəzərdə tutulub.
Fırın işə salındıqda, istilik elementi qızmağa başlayır. Element istiləşdikcə sobanın içindəki havanı qızdırır. Bu isti hava daha sonra yüksəlir və kamera boyunca dövr edir, içəriyə yerləşdirilən nümunələri və ya nümunələri qurudur.
Sobada həmçinin havanın daha tez və bərabər dövriyyəsinə kömək edən ventilyatorlar və ya üfleyicilər var, soba daxilində temperaturu tənzimləmək və həddindən artıq istiləşmənin qarşısını almaq üçün temperatur tənzimləyicisi istifadə olunur.
PCB bişirmə sobasında istifadəçiyə xüsusi nümunələr və ya nümunələr üçün tələb olunan qurutma vaxtını təyin etməyə imkan verən taymer var. Müəyyən edilmiş vaxt başa çatdıqdan sonra soba avtomatik olaraq sönür.
Ümumiyyətlə, PCB çörək sobası elektron istehsal sənayelərində elektron komponentləri qurutmaq üçün sadə, lakin effektiv alətdir.

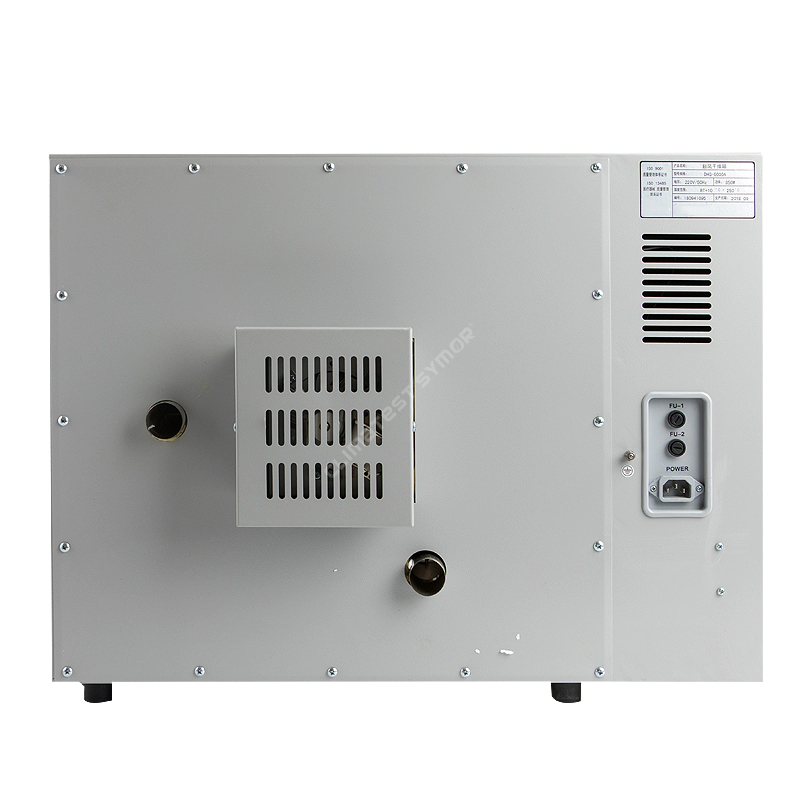

Struktur
PCB bişirmə sobası, soba içərisində isti hava dövriyyəsi üçün bir üfleyici istifadə edən bir soba növüdür. Fırının quruluşu adətən aşağıdakı hissələrdən ibarətdir:
Xarici soba: İsti hava sobasının gövdəsi davamlılıq və asan təmir üçün adətən soyuq haddelenmiş polad lövhələrdən hazırlanır.
Daxili soba: Daxili soba nümunələri yerləşdirmək üçün yerdir. O, həmçinin SUS304 paslanmayan poladdan hazırlanmışdır və qızdırılan havanı bütün kamerada bərabər paylamaq üçün nəzərdə tutulmuşdur.
Qızdırıcı element: Qızdırıcı element soba daxilində istilik yaratmaqdan məsuldur.
Fan: Fan, isti havanın bərabər paylanmasını təmin etmək üçün soba boyunca isti havanı dövr edir.
İdarəetmə Paneli: İdarəetmə panelində temperaturu, vaxtı və digər parametrləri tənzimləməyə imkan verən temperatur nəzarətçisi var.
Qapı: Qapı asan müşahidəni təmin edən tutacağı olan temperli şüşədən hazırlanır.
Ümumiyyətlə, yuxarıda göstərilən hissələrin birləşməsi bu sobada vahid və səmərəli istilik yaratmaq üçün birlikdə işləyir.
Xüsusiyyət
PCB çörək sobasının əsas xüsusiyyətlərindən bəziləri:
• Düzgün isitmə: PCB çörək bişirmə sobası, çap dövrə lövhəsinin səthinə istiliyi bərabər şəkildə çatdırmaq üçün istilik elementləri və ventilyatorlar sistemindən istifadə edir. Bu, lövhənin bərabər şəkildə qurudulmasını və ya bişirilməsini təmin edir, bu da yüksək keyfiyyətli elektron komponentlər üçün vacibdir.
• Dəqiq temperatur nəzarəti: PCB bişirmə sobası adətən temperaturu və bişirmə vaxtını dəqiq tənzimləyən rəqəmsal idarəetmə panelinə malikdir. Bu, lövhənin optimal müalicə üçün lazımi temperatur və vaxta məruz qalmasını təmin edir.
• Tənzimlənən rəflər: PCB bişirmə sobasında müxtəlif ölçülü çap dövrə lövhələrini yerləşdirmək üçün tənzimlənən rəflər var. Bu xüsusiyyət, optimal qurutma üçün lövhələrin bərabər şəkildə yerləşdirilməsini və isti havaya məruz qalmasını təmin edir.
• Paslanmayan polad konstruksiya: PCB bişirmə sobaları daxili səthlərdə paslanmayan poladdan hazırlanır. Bu material davamlıdır, təmizlənməsi asandır və korroziyanın qarşısını alır.
• Təhlükəsizlik xüsusiyyətləri: PCB bişirmə sobası, sobanı həddindən artıq istiləşmədən qorumaq üçün həddindən artıq temperaturdan qorunma kimi təhlükəsizlik tədbirlərinə malikdir.
Ərizə
PCB çörək sobası ümumiyyətlə elektron istehsal sənayesində, elektron komponentləri (Çaplı Devre lövhələri) qurutmaq və örtükləri, yapışdırıcıları və digər materialları müalicə etmək üçün tətbiq olunur.
SMD paketi iqlim səbəblərindən, uzunmüddətli saxlama və ya düzgün saxlamama səbəbindən nəmləşə bilər, paketin içərisindəki nəm yenidən lehimləmə qızdırması səbəbindən buxarlanacaq və genişlənəcək, bu, naqillərin ayrılması və ya etibarlılığın azalması kimi zədələrə səbəb ola bilər. "popkorn" fenomeni.
J-STD-033 standartında, SMD paketlərinin döşəmə ömrünü bərpa etmək üçün 125 dərəcə C-də bişirilə biləcəyini təklif edir, bişirmə vaxtı MSL/bağlamanın gövdə qalınlığına görə fərqlənir. Qurutma sobası optimal seçimdir, o, 50°C-dən 125°C-dək müxtəlif temperaturda bişirməyi təmin edir və MSD paketlərindən nəmi effektiv şəkildə xaric edir, bu, istehsalçılara istehsalın səmərəliliyini artırmağa böyük kömək edir və keyfiyyətsizliyə görə məhsulların geri çağırılmasında böyük itkilərin qarşısını alır. keyfiyyət.
PCB sobasının həddindən artıq istiləşməsinə nə səbəb olur?
PCB sobasının həddindən artıq istiləşməsinin bir neçə səbəbi var, bunlara daxildir:
•Səhv temperatur nəzarəti: Nasaz işləyən temperatur nəzarət sistemi həddindən artıq qızma vəziyyətinə səbəb ola bilər.
• Konveksiya mexanizmlərində fasilələr: PCB sobaları istilik təmin etmək üçün məcburi hava konveksiya mexanizmlərindən istifadə edir. Sistem bloklanırsa, yaranan istilikdən xilas ola bilmir və bu, həddindən artıq istiləşməyə səbəb ola bilər.
• Zədələnmiş qızdırıcı elementlər: PCB sobasındakı qızdırıcı elementlər PCB-lərin bərkidilməsi üçün lazım olan istiliyi yaradır. Zədələnmiş və ya köhnəldikdə, bu elementlər həddindən artıq istiləşə bilər, bu da həddindən artıq istiləşmə vəziyyətinə səbəb olur.
•Sobanı həddən artıq yükləmək: Sobaya çoxlu PCB yerləşdirmək və ya onları bir-birinə çox yaxın yükləmək həddindən artıq qızma vəziyyətinə səbəb ola bilər. Bunun səbəbi, yerin olmaması isti havanın axmasına mane ola bilər və həddindən artıq istiləşməyə səbəb ola bilər.
PCB çörək sobası ilə hər hansı bir həddindən artıq istiləşmə problemini dərhal həll etmək vacibdir. Daimi texniki qulluq və yoxlamalar bu problemləri aşkar etməyə və qarşısını almağa kömək edə bilər.
Tez-tez soruşulan suallar
S: PCB sobasını necə təmizləyə bilərəm?
Cavab: Siz sobanın içini yumşaq təmizləyici vasitələrdən və ya sabunlu sudan istifadə edərək təmizləyə bilərsiniz, rəflər və qablar qabyuyan maşında yuyula bilər. Fırının səmərəliliyini qorumaq üçün onu mütəmadi olaraq təmizləmək vacibdir.
S: PCB çörək sobası necə işləyir?
A: PCB çörək bişirmə sobası sobanın içərisinə yerləşdirilən əşyalardan nəm çıxarmaq üçün qızdırılan havanı dövriyyə ilə işləyir. Fırının içərisində olan bir fan, havanı qızdıran qızdırıcı elementin üzərinə hava üfürür. Daha sonra qızdırılan hava sobanın daxili hissəsində dolaşır və içəridəki əşyalardan nəm çıxarır.
S: PCB sobasına necə qulluq edə bilərəm?
A: Müntəzəm yoxlamalar aparmaq, hər hansı köhnəlmiş hissələri yoxlamaq və dəyişdirmək və müntəzəm təmizləmə aparmaqla PCB qurutma sobasına qulluq edin. Sobanın işlək vəziyyətdə qalmasını təmin etmək üçün müntəzəm texniki qulluq və yoxlamaları planlaşdırmaq tövsiyə olunur.
