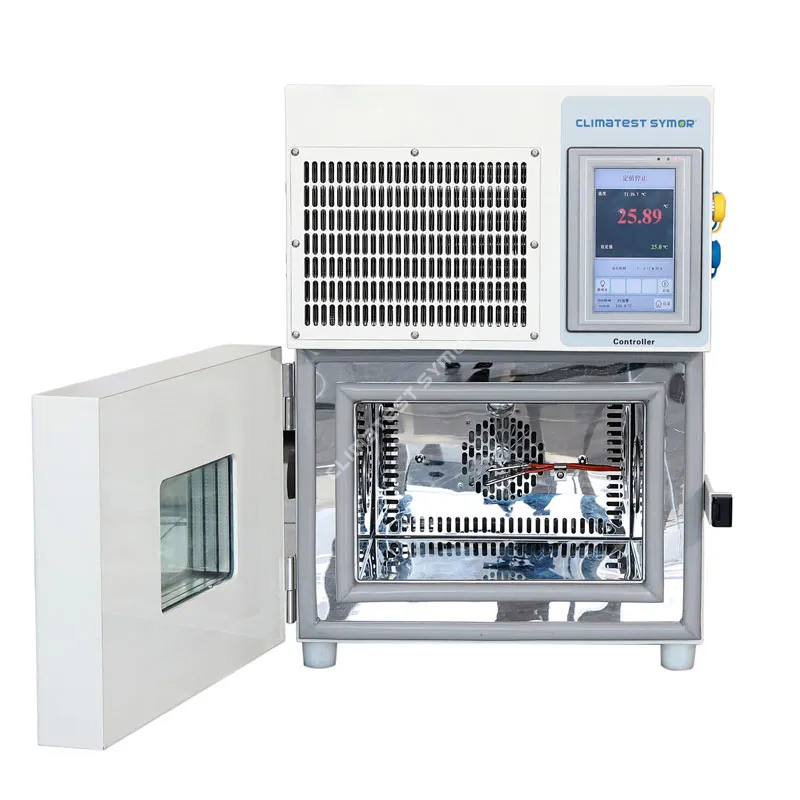

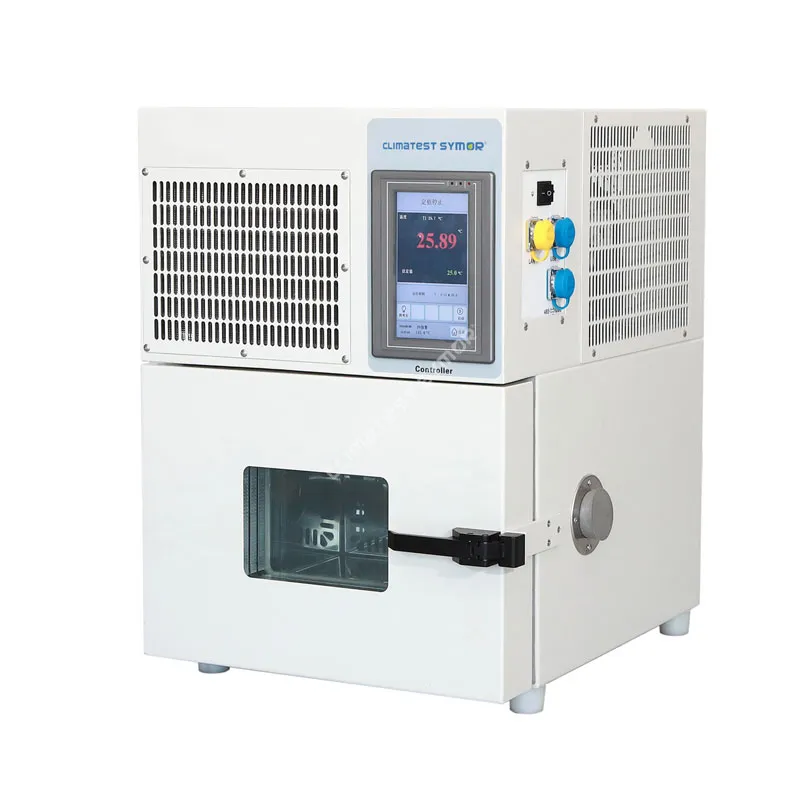

A Kiçik Temperatur Test KamerasıDöşəmə temperaturu kamerası ilə eyni dərəcədə eyni istilik gərginliyini yoxlamaq imkanlarını təqdim edir, lakin tezgahın üstünə və ya izdihamlı laboratoriyaya sığan bir iz daxilində.
Problem ondadır ki, “kiçik” “daha zəif” demək deyil. Kompakt mini temperatur sınaq kameraları 1,5 kVt-dan az enerji istehlak edərkən dəqiqədə 3°C-dən 5°C-ə qədər temperatur sürətinə nail olur. Bu təlimatda performans cədvəlləri, mexaniki struktur və praktiki tətbiq məsləhətləri daxil olmaqla, Kiçik Temperatur Sınaq Palatasının spesifikasiyalarının tam texniki icmalı təqdim olunur.
Kiçik Temperatur Test Kamerasının Əsas Texniki Xüsusiyyətləri Qiymətləndirərkən aKiçik Temperatur Test Kamerası, siz marketinq şırnaqlarına etibar edə bilməzsiniz. Peşəkar müştərilər məlumat tələb edirlər. Aşağıda 12 litrdən 36 litr daxili həcmə qədər yüksək performanslı kompakt temperatur sınaq kameraları üçün standart spesifikasiyalar verilmişdir - komponent səviyyəli sınaq üçün ən ümumi ölçülər.
| Parametr | Standart diapazon | Mühəndislik qeydi |
| Daxili Həcm | 12L / 22L / 36L | 12L tək PCB və ya batareya hüceyrəsi testinə uyğundur. 36L eyni vaxtda 3 avtomobil sensorunu yerləşdirir. |
| Daxili Ölçülər (G x D x Y) | 310×230×200 mm (12L) - 400x300x300 mm (36L) | Hava axını saxlamaq üçün sınaq altında olan cihazınızın (DUT) daxili sahənin 2/3-dən çoxunu tutmadığından əmin olun. |
| Xarici Ölçülər (G x D x Y) | 500×540×650 mm (12L) - 640×730×920 mm (36L) | Əksər bölmələr laboratoriya skamyalarına uyğun olaraq hazırlanmışdır. |
| Xalis Çəki | 60 kq-dan 90 kq-a qədər | İş masası yük reytinqinizi yoxlayın. |
| Daxili tikinti | SUS 304 paslanmayan polad | Oksidləşmə müqavimətini təmin edir və asan təmizlənməyə imkan verir |
| Xarici Tikinti | Tozla örtülmüş soyuq haddelenmiş polad | Pas davamlı, sabit xüsusiyyət |
Bu cədvəldəki spesifikasiyalar Kiçik Temperatur Test Palatanızın IEC 60068-2-1 (soyuq) və IEC 60068-2-2 (quru istilik) kimi beynəlxalq sınaq standartlarına cavab verib-vermədiyini müəyyən edir.
| Parametr | Dəyər (Standart Model) | Critical Insight |
| Temperatur Aralığı | -40°C-dən +130°C-dək | -40°C kommersiya elektronikası sınaqlarının 95%-ni əhatə edir. |
| Temperatur dəyişkənliyi | ± 0,5°C | Tək sensor nöqtəsində qısamüddətli sabitliyi ölçür. |
| Temperatur vahidliyi | <2,0°C (@9 bal) | Yük yoxdur |
| İstilik dərəcəsi | Orta hesabla 2,0-3,0°C/dəq | -40°C-dən +85°C-yə qədər |
| Soyutma dərəcəsi | Orta hesabla 1,0-2,0°C/dəq | +85°C-dən -40°C-yə qədər. Aşağı temperaturda kompressor yerdəyişməsi ilə məhdudlaşır. |
| Temperatur Çözünürlüğü | 0,1°C | MEMS sensorları və osilatorların sabitlik sınağı üçün yüksək ayırdetmə vacibdir. |
A Kiçik Temperatur Test Kamerasınormal olaraq mövcud iş axınına, məlumat sistemlərinə və fiziki mühitə inteqrasiya olunur.
Hava Sirkulyasiya Sistemi
Bütün müasir kompakt kameralar məcburi hava konveksiya dizaynından istifadə edir. Arxa divara quraşdırılmış mərkəzdənqaçma ventilyator havanı qanadlı qızdırıcı və buxarlandırıcı rulondan çəkir, sonra onu perforasiya edilmiş yan kanallar vasitəsilə şaquli olaraq paylayır. Havanın sürəti 1,5 m/s ilə 3,0 m/s arasında olmalıdır. Daha yüksək sürətlər vahidliyi yaxşılaşdırır, lakin kiçik, yüngül nümunələri proqramlaşdırılmış eniş sürətindən daha sürətli soyuda bilər.
Kabel Portu və Aksesuarlar
HərKiçik Temperatur Test Kamerasıyan giriş portunu ehtiva etməlidir. Standart diametri 50 mm-dir (2 düym). Limanda naqillərin keçməsinə icazə verərkən kameranın möhürünü saxlayan silikon rezin tıxac daxildir. Güclü DUT-lar üçün yalnız kabel portundan istifadə edin - heç vaxt kabellərin üzərindəki qapını bağlamayın.

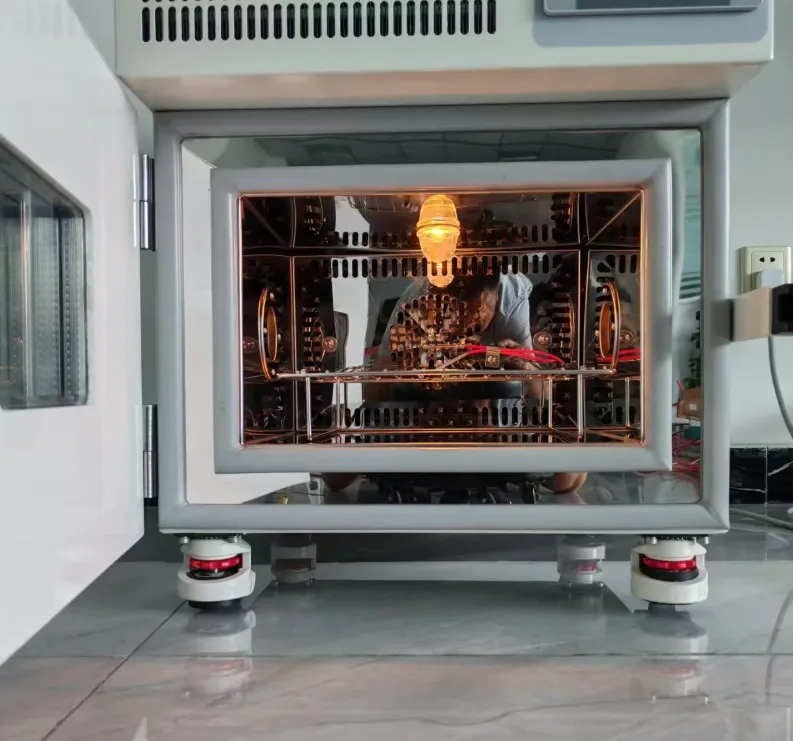

Rəflər və Yük
Standart mini temperatur kamerasına bir paslanmayan polad rəf daxildir. Maksimum rəf yükü adətən 10 kq-dan 20 kq-a qədər dəyişir, alt rəf tam kamera tutumu üçün hesablanır.
Aşağıdakı üç sual laboratoriya menecerləri, keyfiyyət mühəndisləri və satınalma mütəxəssisləri tərəfindən Kiçik Temperatur Sınaq Palatasını təyin edərkən ən çox qaldırılan mühəndislik və əməliyyat problemlərini əks etdirir.
1: Test nümunələrim üçün Kiçik Temperatur Test Kamerasının düzgün ölçüsünü necə hesablaya bilərəm?
Nümunənizin daxili həcmin üçdə ikisindən çoxunu tutmadığından və heç bir nümunənin daxili divardan 10 sm məsafədə olmamasından əmin olmalısınız.
Üçdə bir qayda hava axınının dinamikasına əsaslanır. Məsələn, 36L Kiçik Temperatur Test Kamerası seçsəniz, ümumi nümunə həcminiz 24 litrdən çox olmamalıdır. Budur addım-addım hesablama metodu:
. DUT ölçülərinizi santimetrlə ölçün: Uzunluq x Eni x Hündürlük.
. Tək nümunənin həcmini litrlə hesablayın: (U x G x Y) / 1000.
. Ümumi nümunə həcmini əldə etmək üçün nümunələrin sayına vurun.
Bundan əlavə, hava dövranı üçün boşluqları qoruyun. Hava qaytarma plenumu adətən arxa divarda yerləşir. Bunu çox hündür bir nümunə ilə bloklamaq böyük temperatur meylinə səbəb olacaq. Etibarlı nəticələr əldə etmək üçün həmişə təqdim olunan perforasiya edilmiş rəflərdən istifadə edin və nümunələri heç vaxt kameranın döşəməsinə yığmayın.
2: Kiçik Temperatur Test Kameramda temperatur vahidliyi testini (xəritələmə) necə həyata keçirə bilərəm?
Sizə ən azı 9 PT100 sensoru olan kalibrlənmiş çoxkanallı məlumat qeydiyyatı aparatına ehtiyacınız olacaq
Budur peşəkar üsul:
. 9 PT100 temperatur sensoru, ±0,3°C dəqiqliyə qədər kalibrlənmişdir
. 50 ms-dən 1 saniyəyə qədər seçmə sürəti ilə məlumat kaydedici
. Kamera qurğusu və ya tel raf (istilik keçirməməsi üçün qeyri-metal)
Test proseduru:
1. Boş kameranın içərisində 9 sensoru bu yerlərdə yerləşdirin:
. 8 künc (hər biri divardan 50 mm məsafədə).
. Həndəsi mərkəz
2.Kameranı sizə lazım olan üç təyinat nöqtəsinə qoyun: -40°C, +25°C və +85°C
3.Hər təyin olunmuş nöqtədə 30 dəqiqə sabitləşməyə (istila bilmə vaxtı) icazə verin.
4.Hər təyin olunmuş nöqtədə 30 dəqiqə ərzində temperatur məlumatlarını qeyd edin.
5. Vahidliyi aşağıdakı kimi hesablayın: (9 bal arasında qeydə alınan ən yüksək temperatur) mənfi (9 bal arasında qeydə alınan ən aşağı temperatur).
Keçid meyarları: Yüksək keyfiyyət üçünKiçik Temperatur Test Kamerası, vahidlik ≤2.0°C olmalıdır. Kameranız 3,0°C vahidliyi keçərsə, bloklanmış fan, nasaz qızdırıcı və ya aşağı soyuducu yükü olub olmadığını yoxlayın. Bu testi hər il və kameranın hər hansı yerdəyişməsindən sonra həyata keçirin.
