Tədqiqat laboratoriyaları, keyfiyyətə nəzarət şöbələri və R&D mühəndis qrupları üçünTezgahüstü Temperatur Test Kamerasıməhsulun uğursuzluğuna qarşı cəbhə müdafiəsini təmsil edir. Giriş test kameralarından fərqli olaraq, dəzgah üstü qurğular yığcam yer izi təklif edir. Elektron komponentləri, PCB lövhələrini, batareya hüceyrələrini və ya mobil cihazları sınaqdan keçirməyinizdən asılı olmayaraq, texniki spesifikasiyaları başa düşmək təkrarlanan və cəlbedici məlumatların yaradılması üçün vacibdir.
Bu təlimat spesifikasiyaların, əməliyyat xüsusiyyətlərinin və satınalma təlimatlarının hərtərəfli və ətraflı təhlilini təqdim edir.
Qiymətləndirərkən aTezgahüstü Temperatur Test Kamerası, alıcılar çox vaxt yalnız minimum və maksimum temperatur hədlərinə diqqət yetirirlər. Seçim prosesinizə kömək etmək üçün biz yüksək performanslı, proqramlaşdırıla bilən Temperatur Test Kamerası üçün standart spesifikasiyaları tərtib etdik. Aşağıdakı məlumatlar 22 ilə 36 litr arasında dəyişən vahidlər üçün sənaye meyarını təmsil edir - laboratoriya stendləri üçün şirin nöqtə.
| Parametr | Standart Spesifikasiya | Texniki İnsight |
| Daxili Həcm | 12L / 22L / 36L (Seçilə bilən) | 12L PCB testi üçün idealdır; 22L və 36L batareya paketləri və ya daha böyük birləşmələri yerləşdirir. |
| Daxili Ölçülər (GxDxH) | 310×230×200 mm (12L) - 400x300x300 mm (36L) | Rəflərin yüklənməsini və hava sirkulyasiyasının boşluğunu təmin edin. Nümunələri daxili həcmin 3/2-dən çox qablaşdırmayın. |

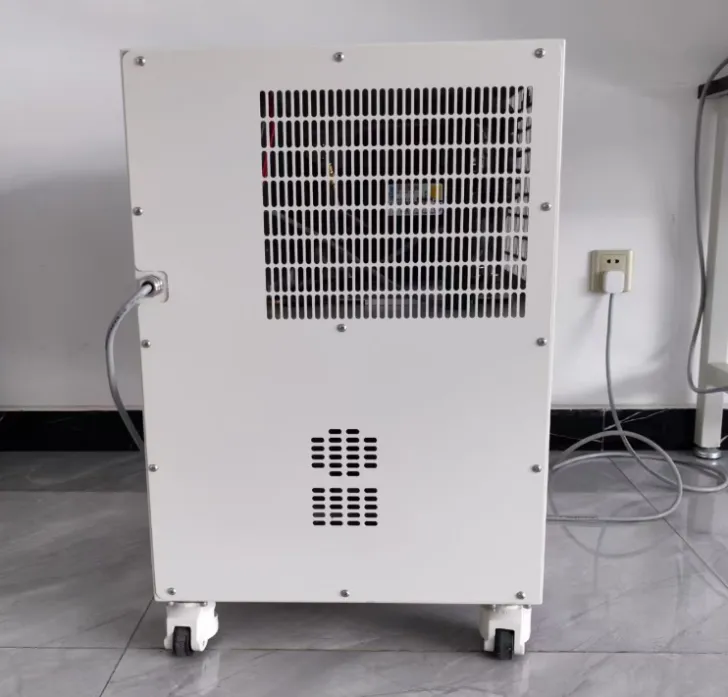

| Xarici Ölçülər (GxDxH) | 500×540×650 mm (12L) - 640×730×920 mm (36L) | Havalandırma üçün yanlarda 30 sm boşluq tələb olunur |
| Xalis Çəki | 60 kq-dan 90 kq-a qədər | Benchtop reytinqi üçün çox vacibdir. İş dəzgahınızın statik yükü və dinamik vibrasiyanı dəstəklədiyinə əmin olun. |
| Daxili material | SUS304 Paslanmayan Polad (Fırçalı / Güzgü) | Temperaturun vahid paylanması üçün pas müqaviməti və yüksək əks etdirmə qabiliyyətini təmin edir. |
Bu Temperatur Test Palatasının əsasını təşkil edir. Məlumat vərəqindəki rəqəmlər real dünya fizikası ilə üst-üstə düşməlidir. "Yüksüz" və "Yüklənmiş" şərtlərə diqqət yetirin.
| Parametr | Standart Spesifikasiya | Texniki İnsight |
| Temperatur Aralığı | -40°C ilə +130°C (Genişləndirilmiş seçimlər: -20°C ilə +130°C) | Əksər kommersiya elektronikası üçün -40°C kifayətdir. |
| Temperatur dəyişkənliyi | ± 0,5 °C | Tək nəzarət nöqtəsində qısamüddətli sabitliyi təmsil edir. Statik məruz qalma testləri üçün vacibdir. |
| Temperatur vahidliyi | <2,0 °C | Boş iş yerində 9 nöqtədə temperatur fərqini ölçür. |
Etibarlılıq əsasən "Qızıl Üçbucaq" ilə müəyyən edilir: Kompressor, Nəzarətçi və Hava axını.
| Parametr | Standart Spesifikasiya | Texniki İnsight |
| Soyutma dərəcəsi | 1,0 °C / dəq ilə 3,0 °C / dəq (+85 ° C ilə -40 ° C) | Orta dərəcə, yük yoxdur |
| İstilik dərəcəsi | 3.0 °C / dəq ilə 5.0 °C / dəq (-40 ° C ilə +85 ° C) | Nikrom qızdırıcıları quru, həssas istilik təmin edir. Daha sürətli dərəcələr, DUT-unuzun izolyasiyasını sınaqdan keçirir. |
| Kompressor | Hermetik və ya Rotary (Fransız Tecumseh / Copeland) | Hermetik laboratoriya istifadəsi üçün daha səssizdir; Rotary sənaye dövrləri üçün daha davamlıdır. |
| Soyuducu | R449A, R448A (Aşağı GWP), R404A | Aİ F-Qaz qaydaları yüksək GWP qazlarını mərhələli şəkildə ləğv edir. Yerli ekoloji qanunlara uyğunluğu təmin edin. |
| Hava dövranı | Mərkəzdənqaçma Sirocco Fan | Məcburi hava konveksiya sahəsi yaradır. |
SymorDəzgah üstü Temperatur Test Kamerası bölmələri sadə termostatlardan mürəkkəb məlumat toplama platformalarına çevrilmişdir.
Nəzarətçi əməliyyatın beynidir.
Proqramlaşdırıla bilən nəzarətçi

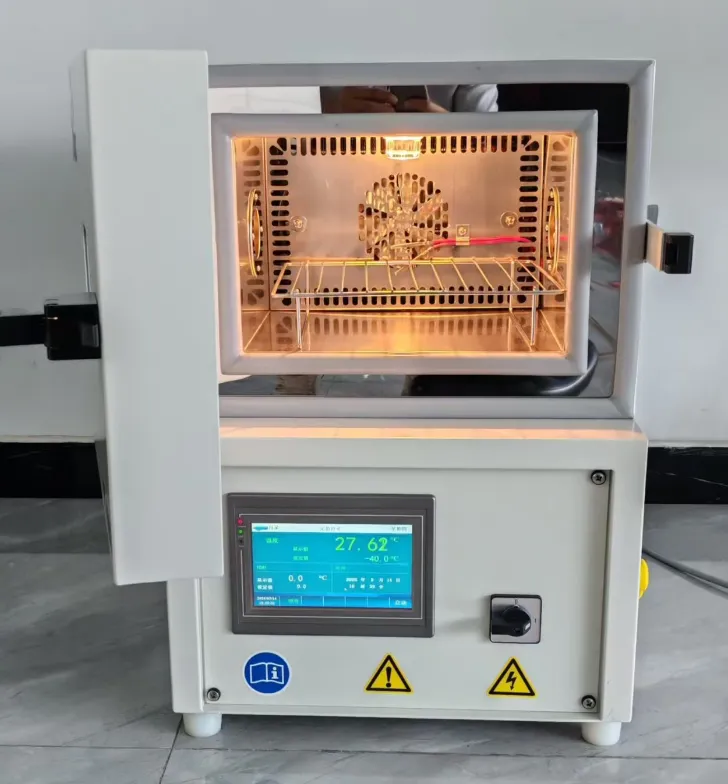

Tezgahüstü Temperatur Test Kameraları7 düymlük proqramlaşdırıla bilən LCD sensor ekran nəzarətçisindən istifadə edin.
Proqram tutumu: 999 təkrar dövrü ilə minimum 120 seqment.
Rabitə: Standart RS-232, RS-485 və Ethernet (RJ-45) bağlantısı.
Tarix məlumatlarının ixracı: USB flash sürücülər üçün dəstək yükləyin. Məlumat mülkiyyət formatı olmadan birbaşa Excel (.csv və ya .xls)-ə ixrac edilməlidir.
Müstəqil Həddindən artıq istidən qorunma: Əsas nəzarətçi uğursuz olarsa, qızdırıcının enerjisini kəsən ayrıca mexaniki məhdudlaşdırıcı.
Soyuducunun həddindən artıq yüklənməsi: Kompressoru qorumaq üçün yüksək təzyiq açarları və istilik röleləri.
Kabel Portları: Yan tərəfdəki standart Φ 50 mm kabel dəliyi (silikon tıxaclı) test nümunənizə enerji qoşmağa imkan verir (Canlı Yükün İzlənməsi).
Bəli, enerjili məhsulları sınaqdan keçirə bilərsiniz, ancaq "İstilik yükünü" hesablamalısınız.
Məhsulunuz kameranın içərisində işə salındıqda enerjini istilik şəklində yayır. Bu, kameranın soyuducu sisteminə əlavə "iş" əlavə edir, xüsusən də çox aşağı temperaturu (məsələn, -40°C) saxlamağa çalışırsınızsa.
Budur peşəkar yanaşma:
1. Yükü hesablayın: Test olunan cihazınızın vatını (DUT) təyin edin. Ümumi qayda ondan ibarətdir ki, hər 100 vatt DUT istilik üçün sistemə 1°C istilik yükü əlavə edirsiniz.
2. Əyrilərin azaldılması: Əksər istehsalçılar "Canlı Yük Tutumu" cədvəlini təqdim edirlər. Məsələn, +23°C-də kamera 1000W gücündə ola bilər, lakin -40°C-də bu, 250W-a düşür.
3. Qoşulma: Elektrik kabellərinizi DUT-a keçirmək üçün həmişə xüsusi yan kabel portundan (Φ 50mm) istifadə edin. Qapı möhüründəki kabelləri heç vaxt sıxmayın, çünki bu, hava keçirməyən bütövlüyü pozur və güclü buzlanmaya səbəb olur.
Temperaturun vahidliyi spesifikasiyası (məsələn, ±1,0°C) adətən "Yüksüz" şəraitdə ölçülür. Nümunələri içəriyə yerləşdirdikdən sonra onlar istilik maneələri kimi çıxış edirlər. Nümunələri qızdırmaq və ya soyutmaq üçün hava onların ətrafında axmalıdır. Kameranı ümumi həcminin 30-40% -dən çoxunu doldursanız, mərkəzdənqaçma fanından hava axınının qarşısını alırsınız.
Həll yolu: Fan girişinin ətrafında ən azı 10 sm boşluq buraxın (adətən yuxarı və ya arxa). Şaquli hava axını təmin etmək üçün perforasiya edilmiş rəflərdən istifadə edin.
İstilik Qəbul Effekti: Nümunələriniz qalın metaldan (alüminium və ya poladdan) hazırlanırsa, onlar yüksək istilik kütləsinə malikdirlər. Onlar havadan daha yavaş istiləşəcək və soyuyacaq, müvəqqəti sapma (lag) yaradır. Nəzarətçi bunu "islatmaq" (saxlamaq) zamanı düzəldəcək.
Siz kameranızı ən azı 12 ayda bir dəfə və ya ASTM E220 / ISO 17025 standartlarına uyğun olaraq kalibrləməlisiniz. FDA (Tibbi cihazlar), FAA (Aviasiya) və ya Avtomobil (IATF 16949) uyğunluğunu sınayırsınızsa, kalibrləmə müzakirə olunmur.
Proses: Sertifikatlı texnik, boş iş sahəsinin müəyyən yerlərində (künclər və mərkəzdə) 9-15 termocüt olan "Məlumat Qeydiyyatçısı" yerləşdirir.
Nə ölçülür: Onlar Vahidliyi (ən isti və ən soyuq nöqtə arasındakı fərq), Dəyişməni (zamanla sabitlik) və Dəqiqliyi (oxunun NIST tərəfindən izlənilə bilən standarta nə qədər yaxın olduğunu) yoxlayır.
Daxili yoxlamalar: Kameranın illik sertifikatlar arasında sürüşməməsinə əmin olmaq üçün buz vannası (0°C) və qaynar su (100°C) istifadə edərək gündəlik "İki Nöqtəli Yoxlama" həyata keçirin.
